Расходомер-счетчик ультразвуковой ДНЕПР-7

Тип:Ультразвуковой
Ду:20 … 1600мм
Расход:Min: 0,05 м3/час … Max: 43429,4 м3/час
Выходы:Импульсный, токовый, RS-232, RS-485
Монтаж:Накладной / фланцы / резьба
Important Указаны обобщенные параметры.

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Расходомеры-счетчики ультразвуковые ДНЕПР-7 предназначены для измерения объемного расхода и количества жидкости (пара) и могут применяться в системах холодного, горячего водоснабжения, водоотведения и в паровых сетях для коммерческого учета и технологических целей в различных отраслях. Расходомеры могут использоваться автономно или в составе теплосчетчиков.

Исполнения

Стационарные расходомеры ДНЕПР-7

Стационарный расходомер ДНЕПР-7

Предназначены для технологических и коммерческих измерений, контроля и учета объемного расхода, количества жидкости, насыщенного водяного пара в системах холодного, горячего водоснабжения, теплоснабжения, водоотведения и циркуляции воздуха.

Контролируемые среды:

  • Чистая вода
  • Загрязненная вода
  • Пар
  • Топливо
  • Самотеки
  • Нефть + Мазут

Портативные расходомеры ДНЕПР-7

Портативный расходомер ДНЕПР-7

Портативные ультразвуковые расходомеры-счетчики с накладными сенсорами предназначены для технологических и коммерческих измерений, контроля и учета объемного и массового расхода, количества воды и насыщенного водяного пара в системах холодного, горячего водоснабжения, теплоснабжения и водоотведения.

Доплеровские:

  • Вода
  • Жидкости
  • Пар
  • Воздух

Частотные:

  • Чистая вода
  • Теплофикационная вода

Стационарные:

Наименование Описание Изображение

ДНЕПР-7 02.101.1

Тип среды: Чистая вода

Предназначен для измерения объемного расхода и количества воды и других однородных жидкостей в напорных трубопроводах. Снабжается либо накладными датчиками, либо врезными. Снабжен поверочным имитатором. Dу от 50 до 1600 мм. ДНЕПР-7 02.101.1
Увеличить

ДНЕПР-7 01.011.1

Тип среды: Загрязненная вода

Предназначен для измерения объемного расхода и количества любой жидкости в напорных трубопроводах. Комплектуется накладными датчиками. Способен работать на загазованных, сильнозагрязненных жидкостях и пульпах. Снабжен поверочным имитатором. Dу от 20 до 1600 мм. ДНЕПР-7 01.011.1
Увеличить

ДНЕПР-7 01.041.1

Тип среды: Пар

Предназначен для измерения объемного расхода и количества насыщенного пара. Датчики устанавливаются без врезки в трубопровод. Температура насыщенного пара до 200 °С. Dу от 20 до 700 мм. ДНЕПР-7 01.041.1
Увеличить

ДНЕПР-7 05.040.1

Тип среды: Топливо

Предназначен для сверхточного измерения объемного расхода воды и любой однородной жидкости в напорных трубопроводах, в том числе для малых расходов начиная с 0,02 м3/час (0,33 л/м). Комплектуется врезными датчиками. Dy 20, 32, 50, 80 мм ДНЕПР-7 05.040.1
Увеличить

ДНЕПР-7 03.011.1

Тип среды: Самотеки

Предназначен для измерения объемного расхода и количества сточных вод в безнапорных трубопроводах и коллекторах. Снабжен: ультразвуковым расходомером с накладными датчиками, блоком измерения уровня наполнения и поверочным имитатором. Использует прямой метод измерения расхода, позволяющий исключить влияние подпоров. Dу от 100 до 1600 мм ДНЕПР-7 03.011.1
Увеличить

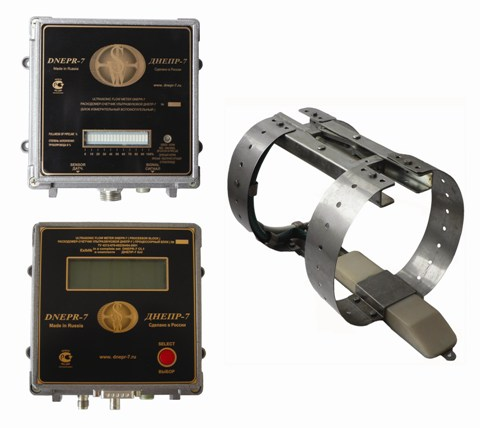

ДНЕПР-7 03.071.1

Тип среды: Самотеки

Предназначен для измерения объемного расхода и количества сточных вод в безнапорных трубопроводах и коллекторах. Снабжен: ультразвуковым расходомером с погружными датчиками, блоком измерения уровня наполнения и поверочным имитатором. Использует прямой метод измерения расхода, позволяющий исключить влияние подпоров. Может устанавливаться в смотровых окнах, а также на изливах труб. Dу от 200 до 1600 мм. (оснащен системой крепления датчиков внутри трубопровода) ДНЕПР-7 03.071.1
Увеличить

ДНЕПР-7 01.071.1

Тип среды: Нефть+Мазут

Предназначен для измерения объемного расхода и количества сырой нефти и мазута в напорных трубопроводах. Датчики устанавливаются без врезки в трубопровод. Снабжен поверочным имитатором. Dу от 20 до 1600 мм. ДНЕПР-7 01.071.1
Увеличить

Портативные:

Наименование Описание Изображение

ДНЕПР-7 01.142.2

Тип: Доплеровский

Тип среды:
Вода
Пар
Любая жидкость

Предназначен для измерения объемного расхода и количества любой жидкости, насыщенного пара и других газообразных сред, а также для определения места установки стационарных приборов.
Снабжен ноутбуком, отображающим гидравлику, направление потока и графики расходов.
Используется для проведения пуско-наладочных работ и аудита.
Для воды Dу от 20 до 1600 мм
Для пара Dу от 20 до 700 мм

Увеличить

ДНЕПР-7 01.121.2

Тип: Доплеровский

Тип среды:
Вода
Пар
Любая жидкость

Предназначен для измерения объемного расхода и количества любой жидкости и насыщенного пара. Снабжен расширенным акустическим экраном гидравлики потока и поверочным имитатором.
Используется для аудита.
Для воды Dу от 20 до 1600 мм.
Для пара Dу от 20 до 700 мм

Увеличить

ДНЕПР-7 02.041.2

Тип: Частотный

Тип среды:
Вода
Теплофикационная вода

Предназначен для измерения объемного расхода в напорных трубопроводах. Датчики устанавливаются без врезки в трубопровод
Используется для аудита теплосетей.
Dу от 50 до 1600 мм

Увеличить

ДНЕПР-7 02.052.2

Тип: Частотный

Тип среды:
Вода
Теплофикационная вода

Предназначен для измерения объемного расхода воды и количества тепла в напорных трубопроводах и расширенного аудита.
Датчики устанавливаются без врезки в трубопровод. Используется для аудита теплосетей.
Снабжен ноутбуком для графического отображения информации.
Dу от 50 до 1600 мм

Увеличить

Преимущества расходомеров ДНЕПР-7

  • Позволяют измерять и учитывать параметры любых типов сред, в том числе: гомогенные (однофазные) жидкости: вода, нефть, мазут, масло, спирт ит.п.; гетерогенные (многофазные) жидкости: сточные воды, буровые растворы, пульпа и т.п.; газ, пар (насыщенный) при температуре до 200°C.
  • Установка расходомеров счетчиков без остановки технологического процесса производства потребителя.
  • Измерения параметров среды производятся на трубопроводах, диаметром от 20мм до 1600мм, изготовленных из стали, пластика, керамики, бетона, стекла.
  • Возможность установки на самотечных трубопроводах и коллекторах с одновременным измерением скорости и уровня наполнения.
  • Динамический диапазон 1:100 погрешность измерения ±1%-для врезных и динамический диапазон 1:30 и погрешность измерения  ±2%-для накладных датчиков.
  • Наличие в комплекте поставки поверочного имитатора и методики, позволяет на месте производить поверку расходомера счетчика,  что значительно снижает расходы временных и финансовых ресурсов.

Технические характеристики

Параметр Значение
Диапазон измерений объемного расхода, м3/ч:
- жидкости в напорных трубопроводах 0,05-43429,4
- насыщенного пара в напорных трубопроводах 0,14-206889
- жидкости в безнапорных трубопроводах и коллекторах 0,42-43429
Пределы допускаемой относительной погрешности измерений объемного расхода и количества жидкости (пара), % ±2
Токовый выходной сигнал по объемному расходу 0-5мА;
4-20мА
Пределы допускаемой приведенной погрешности преобразования объемного расхода жидкости в токовый сигнал, % ±1,5
Частотный выходной сигнал по объемному расходу, Гц 0-1000
Пределы допускаемой относительной погрешности преобразования объемного расхода жидкости в частотный сигнал, % ±2
Диапазон измерений уровня в безнапорных трубопроводах и коллекторах, мм 30-1600
Пределы допускаемой относительной погрешности измерения уровня в безнапорных трубопроводах и коллекторах, % ±1,5
Диапазон диаметров условного прохода трубопроводов, мм:
- жидкости в напорных трубопроводах 20-1600
- насыщенного пара в напорных трубопроводах 20-700
- жидкости в безнапорных трубопроводах и коллекторах 100-1600
Диапазон толщин стенки трубопроводов, мм 2-20
Диапазон температуры измеряемой среды, ºС
- жидкости 1-150
- насыщенного пара 100-200
Емкость цифрового индикатора блока питания 99999999
Длина линии связи, м, не более, между блоками
- ПП и ПБ (БЭ) 15
- ПБ и БП 1000
- ПБ и БИВ 5
Напряжение питания переменного тока (50±1) Гц, В 187-242
Потребляемая мощность, ВА, не более 50
Температура, °С
- первичного ультразвукового преобразователя минус 50…+150
- блоков ПБ, БП, БИВ, БЭ минус 20…+50
Габаритные размеры расходомеров, мм, не более
- первичного ультразвукового преобразователя 135х28х40
- блоков ПБ, БП, БИВ 176х195х97
- блока БЭ 445х340х120
Масса расходомеров, кг, не более
- стационарного 4,7
- портативного 8
Средняя наработка на отказ, ч., не менее 67000
Средний срок службы, лет, не менее 8

Принцип действия

Для измерения объемного расхода в расходомерах ДНЕПР-7 используется метод «скорость-площадь». Для измерения скорости среды применяется эффект Доплера с использованием двух ультразвуковых преобразователей. Площадь для напорных трубопроводов задается по результатам предварительных измерений внутреннего диаметра, а безнапорных трубопроводов и лотков - по результатам предварительных измерений внутренних размеров трубопроводов и текущих измерений уровня среды.

По измеренному объемному расходу и времени его измерений определяется количество
жидкости.

Расходомеры выпускаются в двух конструктивных вариантах: стационарном и портативном.

В состав стационарного расходомера входят:

  • два накладных ультразвуковых преобразователя с соединительными кабелями, являющиеся первичным преобразователем (ПП);
  • процессорный блок (ПБ) с жидкокристаллическим индикатором;
  • блок питания (БП) с жидкокристаллическим индикатором;
  • блок измерения вспомогательный (БИВ) с линейным индикатором для измерения уровня жидкости в безнапорных трубопроводах и лотках.

ПБ выполнен в герметичном металлическом корпусе и соединяется с ультразвуковыми ПП отрезками радиочастотного кабеля.

БП кроме знакового индикатора имеет аналоговые токовый и частотный выходы по объемному расходу. БП дополнительно может быть оснащен энергонезависимой памятью архива измерений и цифровыми интерфейсами обмена информацией типа RS232 и/или RS485.

Ультразвуковые преобразователи ПП и процессорный блок, входящие в состав расходомера, могут выполняться взрывозащищенными по классу:
ПП – 1ExibmIIBT3
ПБ – [Exib]IIB

Портативный расходомер состоит из двух накладных ультразвуковых преобразователей (ПП), блока электронного (БЭ) и портативного персонального компьютера (ПК). БЭ портативного расходомера дополнительно имеет автономное питание от источника напряжением 12 В постоянного тока.
