Расходомер ультразвуковой ЭХО-Р-02

Тип:Ультразвуковой (локация уровня)
Ду:min 100мм
Расход:По уровню жидкости в канале
Выходы:Импульсный, Токовый, RS-232, RS-485
Монтаж:Фланцы / резьба
Important Указаны обобщенные параметры.

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

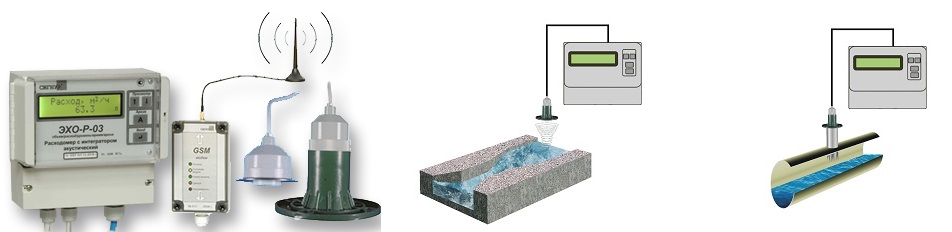

Расходомер ЭХО-Р-02 предназначен для измерения объема (количества) протекающей жидкости, в том числе сточных вод, в открытых каналах шириной до 4-х и в безнапорных трубопроводах диаметром 100 мм и более с целью учета, в том числе коммерческого, в канализационных сетях, на очистных сооружениях, промышленных предприятиях.

Кроме того, расходомер может быть использован для автоматического контроля мгновенного расхода жидкости в открытых каналах и безнапорных трубопроводах.

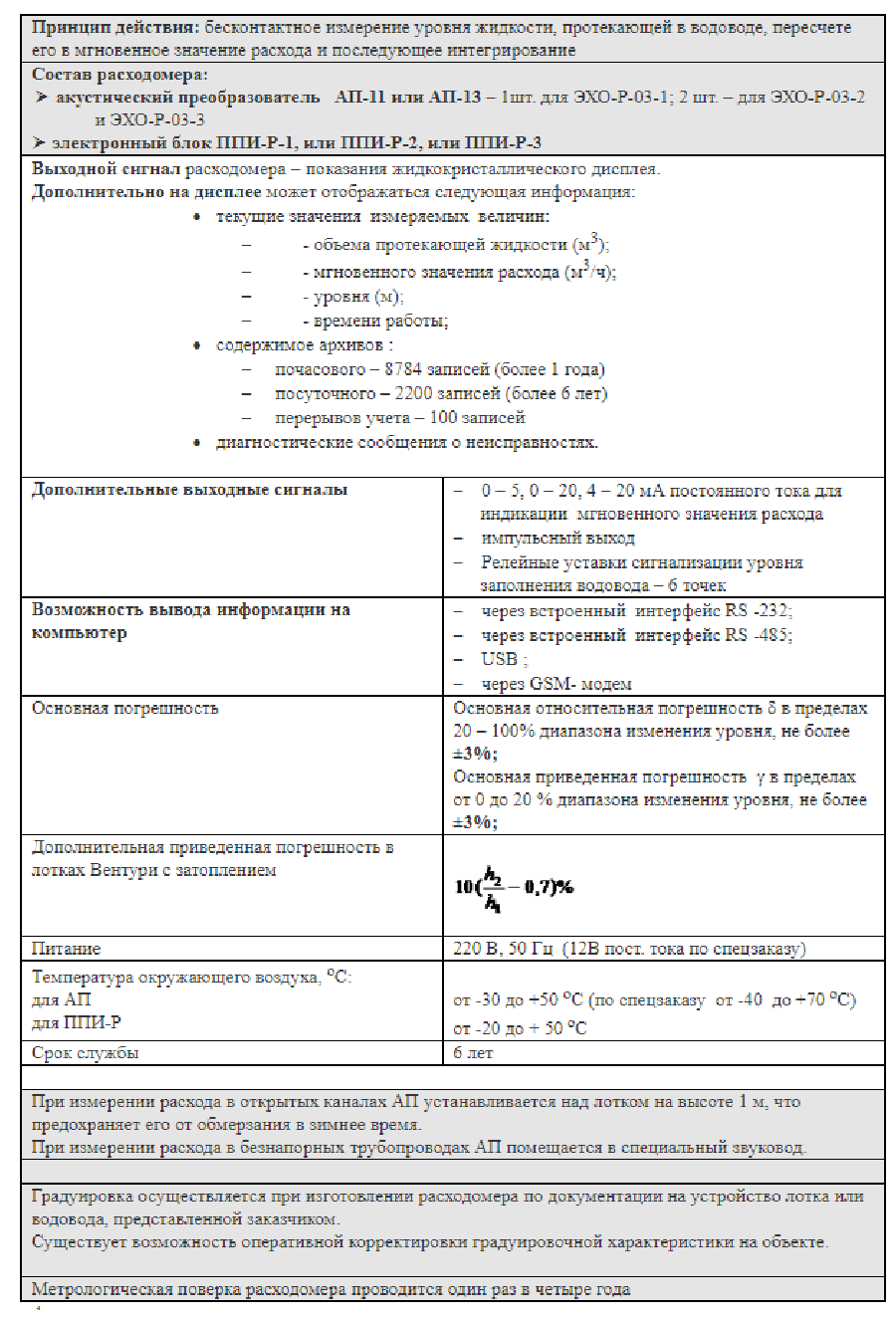

Принцип действия расходомеров состоит в бесконтактном измерении уровня жидкости в лотке или трубопроводе, вычислении мгновенного объемного расхода и интегрировании полученных результатов с выдачей их на жидкокристаллический дисплей электронного счетчика.

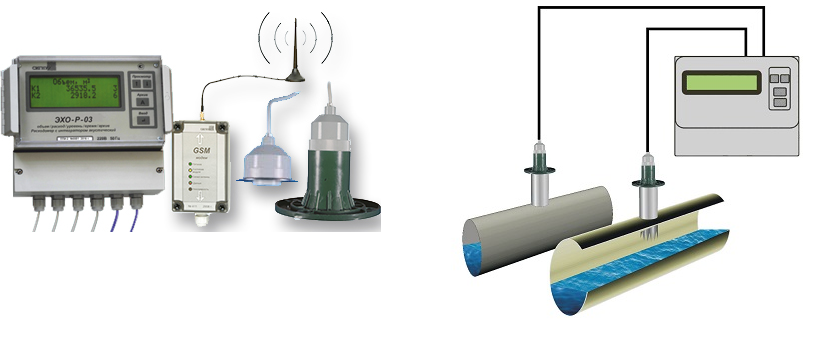

Расходомер ЭХО-Р-02 включает в себя акустический преобразователь АП-11 (АП-13) и электронный блок ППИ-Р.

Расходомер может иметь встроенные блоки:

  • Блок токового выхода с выходными сигналами 0-5мА, 0-20мА, 4-20мА, пропорциональными измеряемому объемному расходу;
  • Блок передачи информации RS-232 или RS-485;
  • Блок уставок сигнализации для контроля минимального и предельного заполнения водовода;
  • Блок контроля скорости потока жидкости БКС.

Технические характеристики

Параметр Значение
Диапазон измерения уровня жидкости при измерении расхода, м 0-0,1
0-0,15
0-0,20
0-0,25
0-0,35
0-0,40
0-0,45
0-0,5
0-0,6
0-0,7
0-0,8
0-0,9
0-1,0
0-1,1
0-1,2
0-1,3
0-1,4
0-1,5
0-1,6
0-1,7
0-1,8
0-1,9
0-2,0
0-2,5
0-3,0
0-4,0
0-5,0
Предел допускаемой основной относительной погрешности, % ±3
Предел допускаемой основной приведенной погрешности, % ±3
Диапазон температуры контролируемой среды, °C 0 … 50
Диапазон температуры окружающего воздуха, °C
- для ППИ-Р -20 … 50
- для АП -30 … 50
Питание от сети переменного тока частотой (50±1) Гц напряжением, В 220±22
Потребляемая мощность для БЭ-1 не более, В·А 20
Степень защиты от воздействий окружающей среды IP64
Масса, не более, кг
- ППИ-Р 3
- АП 1,5
Габаритные размеры не более, мм:
- ППИ-Р (длина х ширина х высота) 190х190х115
- АП-11 (длина х ширина х высота) 205х205х200
- АП-13 (длина х ширина х высота) 110х110х89
Время наработки на отказ не менее, ч 70000
Полный средний срок службы не менее, лет 6

Комплектность

Наименование Обозначение Количество Примечание
Преобразователь акустический АП-11 или АП-13 АЦПР.407154.012 1
Преобразователь передающий измерительный ППИ-Р АЦПР.407154.012 1
Блок токового выхода АЦПР.407154.012 1 по требованию заказчика
Блок уставок сигнализации АЦПР.407154.012 1 по требованию заказчика
Блок передачи информации АЦПР.407154.012 1 по требованию заказчика
Блок контроля скорости БКС АЦПР.407154.012 1 по требованию заказчика
Паспорт АЦПР.407154.012 ПС 1
Руководство по эксплуатации АЦПР.407154.012 РЭ 1 Допускается поставка в один адрес 1 экз. на 5 расходомеров
