Ультразвуковые расходомеры ЭТАЛОН-РМ

Тип:Ультразвуковой
Ду:15 … 1800мм
Расход:Min: 0,05 м3/час (Ду15мм) … Max: 110 000 м3/час (Ду1800мм)
Выходы:Импульсный, токовый 4-20мА, RS-232, RS-485
Монтаж:Фланцы / резьба / под сварку
Important Указаны обобщенные параметры.

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

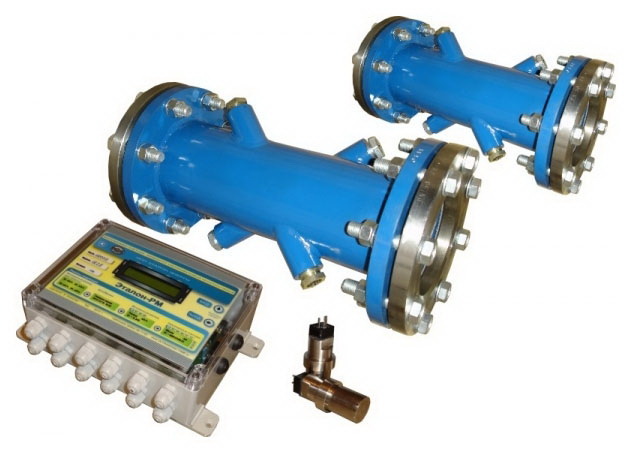

Расходомеры-счетчики жидкости ультразвуковые многолучевые ЭТАЛОН-РМ (далее по тексту расходомеры) предназначены для измерения расхода и объема различных жидкостей с содержанием твердых и газообразных веществ не более 3 % от объема, максимальной скоростью потока не более 12 м/с, числом Рейнольдса не ниже Re 4000, давлением до 1,6 МПа и температурой от 1 до 150°С, протекающей по четырем металлическим напорным трубопроводам диаметром от 15 до 1800 мм (возможно использование расходомеров на одном трубопроводе – с одним каналом измерения).

Модификации

ЭТАЛОН-РМ-1К1Л ЭТАЛОН-РМ-1К1Л 1-канальный
1-лучевой
1. Единственный из выпускаемых в РОССИИ однолучевых расходомеров имеет автоматическую коррекцию по температуре и расходу жидкости, что обеспечивает улучшение точностных характеристик и сходимости показаний.Универсальность - не требует настройки под конкретные условия применения.
2. Параметр "УРОВЕНЬ СИГНАЛА 0-100%" для каждого датчика ПЭП - сигнализирует о степени загрязнения датчика за долго до отказа(необходимости тех.обслуживания).
3. Каналы первичных преобразователей расхода (УПР) имеют гальваническую изоляцию между собой.
4. Экономичное решение при построении узлов учета тепла с тепловычислителями.
ЭТАЛОН-РМ-2К1Л ЭТАЛОН-РМ-2К1Л 2-канальный
1-лучевой
ЭТАЛОН-РМ-3К1Л ЭТАЛОН-РМ-3К1Л 3-канальный
1-лучевой
ЭТАЛОН-РМ-4К1Л ЭТАЛОН-РМ-4К1Л 4-канальный
1-лучевой
ЭТАЛОН-РМ-1К2Л ЭТАЛОН-РМ-1К2Л 1-канальный
2-лучевой
1. Двойная точность (в 2 раза) и уменьшение длины(в 2 раза) и требования к качеству(коррозии, отложений и т.п.) прямолинейного участка.
2. Двойная надежность (способность продолжать измерение расхода на одном луче при отказе (загрязнению) второго). Уменьшается вероятность срыва учета более чем в 10 раз из-за загрязнения датчиков.
3. Универсальность - не требует настройки под конкретные условия применения.
4. Параметр "УРОВЕНЬ СИГНАЛА 0-100%" для каждого датчика ПЭП - сигнализирует о степени загрязнения датчика за долго до отказа(необходимости тех.обслуживания).
5. Каналы первичных преобразователей расхода (УПР) имеют гальваническую изоляцию между собой.
ЭТАЛОН-РМ-2К2Л ЭТАЛОН-РМ-2К2Л 2-канальный
2-лучевой
ЭТАЛОН-РМ-1К3Л ЭТАЛОН-РМ-1К3Л 1-канальный
3-лучевой
1. Универсальное решение для любых жидкостей(нефть,мазут,стоки и т.п)
2. Двойная точность раходомера (в 2 раза) и уменьшение длины(в 2 раза) и требования к качеству (коррозии, отложений и т.п.) прямолинейного участка.
3. Тройная надежность (способность продолжать измерение расхода на одном или двум лучах при отказе (загрязнению) датчиков). Уменьшается вероятность срыва учета более чем в 100 раз из-за загрязнения датчиков.
4. Универсальность - не требует настройки под конкретные условия применения.
5. Параметр "УРОВЕНЬ СИГНАЛА 0-100%" для каждого датчика ПЭП - сигнализирует о степени загрязнения датчика за долго до отказа(необходимости тех.обслуживания).
6. Каналы первичных преобразователей расхода (УПР) имеют гальваническую изоляцию между собой.
ЭТАЛОН-РМ-1К4Л ЭТАЛОН-РМ-1К4Л 1-канальный
4-лучевой
1. Исключительная точность (0.5%) измерения расхода для труб большого диаметра.
2. Универсальное решение для любых жидкостей (нефть,мазут и т.п)
3. Уменьшение длины (в 2 раза) и требования к качеству (коррозии, отложений и т.п.) прямолинейного участка.
4. Двойная надежность (способность продолжать измерение расхода на двух лучах при отказе (загрязнению) датчиков). Уменьшается вероятность срыва учета более чем в 20 раз из-за загрязнения датчиков.
5. Универсальность - не требует настройки под конкретные условия применения.
6. Параметр "УРОВЕНЬ СИГНАЛА 0-100%" для каждого датчика ПЭП - сигнализирует о степени загрязнения датчика за долго до отказа(необходимости тех.обслуживания).
7. Каналы первичных преобразователей расхода (УПР) имеют гальваническую изоляцию между собой.

Состав

Однолучевые

  • До четырех УПР с установленными ПЭП;
  • Электронный блок;
  • Кабель РК-50.

Состав однолучевых расходомеров ЭТАЛОН-РМ

Двулучевые

  • До двух УПР с установленными ПЭП;
  • Электронный блок;
  • Кабель РК-50.

Состав двулучевых расходомеров ЭТАЛОН-РМ

Трехлучевые

  • Один УПР с установленными ПЭП;
  • Электронный блок;
  • Кабель РК-50.



Состав трехлучевых расходомеров ЭТАЛОН-РМ

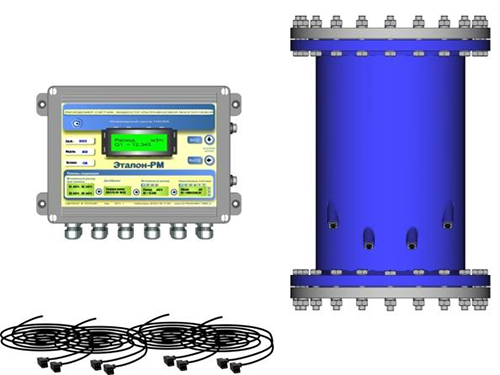

Четырехлучевые

  • Один УПР с установленными ПЭП;
  • Электронный блок;
  • Кабель РК-50.



Состав четырехлучевых расходомеров ЭТАЛОН-РМ

Врезные

  • До четырех пар ПЭП с комплектом монтажных частей;
  • Электронный блок;
  • Кабель РК-50.



Состав врезных расходомеров ЭТАЛОН-РМ

Технические характеристики

Параметр Значение
Способ передачи и представления измерительной информации местный или дистанционный
Разрядность текстового индикатора 32 знакоместа
Глубина архивирования часовых архивных параметров, часов, не менее 1488
Глубина архивирования суточных архивных параметров, суток, не менее 366
Время хранения архивной информации в обесточенном состоянии, лет, не менее 10
Выходы - RS-232/RS-485
- импульсный 0-1000Гц
- аналоговый 4-20мА
Ду 15-1800
Потери давления, в МПа, на максимальном расходе не превышают:
- для преобразователей УПР Ду 15-25
- для преобразователей УПР Ду 32-1800

0,035
0,010
Длина кабеля (РК-50), м от 1 до 200 м
Пределы допускаемой относительной погрешности электронного блока
- при измерении разности времени распространения ультразвуковых импульсов, %
- при преобразовании расхода в частотно-импульсный сигнал, %
- при преобразовании расхода в токовый сигнал, %

±0,2
±0,05
±0,2
ЭБ устойчив к изменению температуры окружающего воздуха от 5 до плюс 50°С.
Средняя наработка на отказ расходомеров с учетом технического обслуживания, ч, не менее 60000
Полный средний срок службы составляет, лет, не менее 12

Диапазоны измерений

Диаметр условного прохода Ду, мм

Расход, м3/ч
Максимальный, Qмакс Переходный, Qn Минимальный, Qмин
15 5 0,1 0,05
25 10 0,2 0,1
32 35 0,8 0,25
50 55 1,2 0,4
80 90 3,2 1,2
100 110 4 1,4
150 765 6 2
200 1 360 8 3
300 3 100 12 4,2
400 5 400 16 5,6
500 8 500 20 7
600 12 200 24 8,4
700 16 700 28 10
800 21 800 32 11
1000 34 000 40 14
1200 49 000 48 17
1400 66 600 56 20
1600 87 000 64 22
1800 110 000 72 25

Единицы младшего разряда

Значение максимального расхода Qмакс Цена единицы младшего разряда, индицируемого на дисплее ЭБ
для расхода, м3/ч объема, м3
При Qмакс < 10 м3/ч 0,0001 0,001
При Qмакс >10 м3/ч и Qмакс <100 м3/ч 0,001 0,01
При Qмакс >100 м3/ч и <1000 м3/ч 0,01 0,1
При Qмакс >1000 м3/ч и Qмакс <10000 м3/ч 0,1 1,0
При Qмакс > 10000 м3/ч 1,0 10,0

Комплект поставки

Наименование Обозначение Количество
Расходомер-счетчик ультразвуковой многолучевой ЭТАЛОН-РМ ЭТЛН.421364.003 1
Комплект монтажных частей ЭТЛН.421364.008 По заказу
Руководство по эксплуатации ЭТЛН.421364.003РЭ 1
Инструкция по поверке ЭТЛН.421364.002МП 1
Паспорт ЭТЛН.421364.006ПС 1
