Расходомер ультразвуковой StreamLux SLS-700F

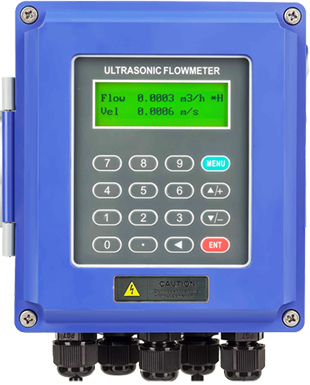

StreamLux SLS-700F
Тип:Ультразвуковой
Ду:15 … 6000мм
Расход:±0.005 — ±32 м/с, в обе стороны
Выходы:Импульсный, аналоговый (0-20мА, 4-20мА, 1-5В), RS-232, RS-485, Реле, Звуковой
Монтаж:Накладной
Important Указаны обобщенные параметры.

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Ультразвуковые расходомеры Streamlux-700F являются приборами общепромышленного назначения с широким диапазоном контролируемых сред с накладным монтажом датчиков.

Расходомеры предназначены для технологических и коммерческих измерений, контроля и учета объемного расхода, количества жидкости в системах холодного, горячего водоснабжения, теплоснабжения и водоотведения.

Расходомеры могут применяться на объектах ЖКХ, в химической, нефтедобывающей, металлургической целлюлозобумажной, и в других отраслях промышленности.

Принцип действия

Расходомер предназначен для измерения скорости жидкости в замкнутой системе. Принцип его работы – технология измерения времени прохождения ультразвуковой волны. Датчики накладные ультразвуковые, с фиксирующими хомутами. Они не блокируют поток воды, легко устанавливаются и демонтируются.

Расходомер использует два накладных ультразвуковых датчика, которые работают одновременно как ультразвуковой передатчик и ультразвуковой приемник. Накладные ультразвуковые датчики крепятся к трубопроводу снаружи на определенном расстоянии друг от друга. Ультразвуковые датчики могут быть установлены V-образным способом, при котором ультразвук пересекает трубу дважды, W-образным способом, когда ультразвук пересекает трубу четыре раза или Z-образным способом, когда накладные ультразвуковые датчики монтируются на противоположных сторонах трубы и ультразвук пересекает трубопровод один раз. Выбор способа монтажа зависит от трубопровода и характеристик жидкости.

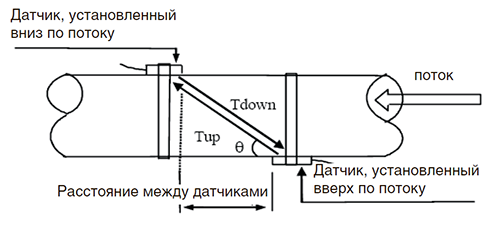

Расходомер работает по принципу поочередной передачи и приема частотно-модулированного всплеска звуковой энергии между двумя ультразвуковыми датчиками и измерения времени, за которое звуковой сигнал проходит между ними. Разница в измеренном времени прохождения сигнала прямо и точно определяет скорость жидкости в трубопроводе, как показано на рисунке.

Принцип действия расходомера Streamlux-700F

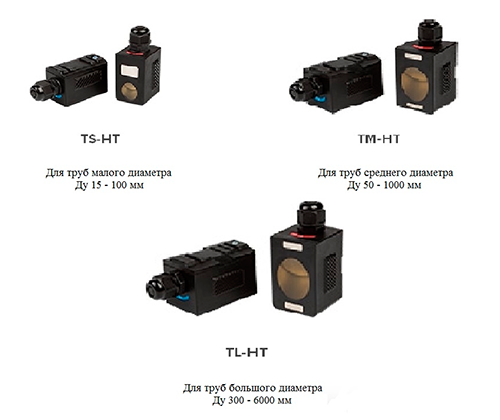

Накладные датчики

Накладные датчики Streamlux-700F

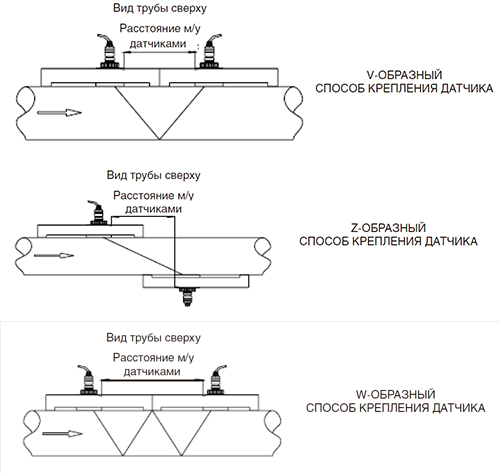

Примеры установки:

Варианты крепления

Примеры установки

Технические характеристики

Параметр Значение
Диапазон измерений скорости потока 0,01 ... 30м/с, в двух направлениях
Пределы допускаемой относительной погрешности измерения скорости потока:
Тип датчика – TS-HT (диаметр трубопровода: 15 – 100 мм) ±4,0% (при скорости потока до 0,5 м/с)
±2,0% (при скорости потока свыше 0,5 м/с)
Тип датчика – TM-HT (диаметр трубопровода: 50 – 1000 мм) ±2,0% (при скорости потока до 0,5 м/с)
±1,0% (при скорости потока свыше 0,5 м/с)
Тип датчика – TL-HT (диаметр трубопровода: 300 – 6000 мм) ±2,0% (при скорости потока до 0,5 м/с)
±1,0% (при скорости потока свыше 0,5 м/с)
Интервал считывания 0.5 с
Индикация ЖК-дисплей с подсветкой
Дисплей 2 строки по 20 символов латинского алфавита
Выходы 1)Токовый выход: 4-20 мА или 0-20 мА. Полное сопротивление 0.1 кОм. Точность 0,1%.
2)Частотный выход: для вывода частоты (0~9 999 Гц).
3)Релейный выход 1 А при 125 В переменного тока или 2 А при 30 В постоянного тока.
4)Встроенный аварийный сигнал (зуммер): программируется пользователем.
5)Внешний сигнализатор: аварийный сигнал может быть передан на терминалы для включения внешней сигнализации.
6)Последовательный порт RS-485.
Входы Пять токовых входов 4-20 мА для передачи
данных, например, температуры, давления,
уровня жидкости, и др. Точность 0,1%.
Кабель Стандартно — 5м, опционально — до 200м
Питание Переменный ток: 240 В
Постоянный ток: 8В ~ 36 В
Потребляемая мощность: < 2 Вт
Запись данных Данные суммирующего счетчика за последние 64 дня / 64 месяца / 5 лет;
Время работы с включенным питанием и соответствующий расход жидкости за последние 64 включения и отключения. Позволяет компенсацию потери расхода вручную или автоматически
Рабочий статус прибора за последние 64 дня
Материал корпуса Алюминиевый корпус, литой под давлением.
Класс защиты: IP67 (NEMA 4X). Устойчив к погодным условиям.
Габаритные размеры электронного блока 156x85x150 мм
Масса электронного блока 2 кг

Монтаж и габариты

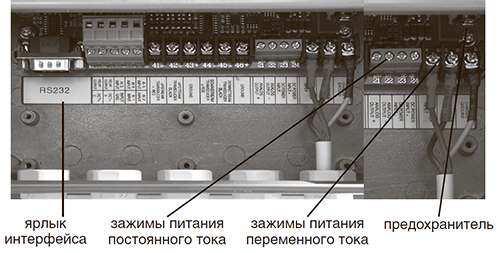

Внутренняя структура расходомера показана на следующем рисунке:

Монтажная схема

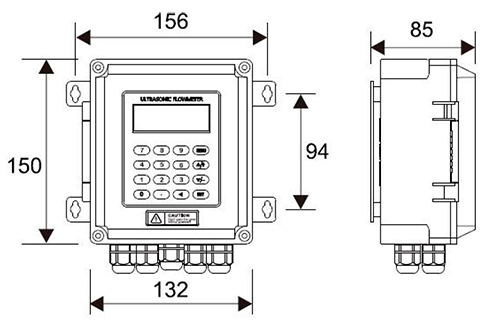

Габаритные размеры:

Габаритные размеры

Комплект поставки

  • Расходомер;
  • Комплект датчиков;
  • Крепежный элемент фиксации датчиков на неметаллических трубах;
  • Смазка;
  • Комплект проводов для соединения с датчиками, требуемой Вам длины (до 100 метров);
  • Инструкция на русском языке;
  • Свидетельство о поверке прибора.
