Расходомер ультразвуковой SLS-720A

SLS-720A

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция		 Деловые линии
Деловые линии
Оформить заявку
Есть вопросы? Задать вопрос специалисту.

Ультразвуковые расходомеры StreamLux SLS-720A и SLS-720F с датчиками на измерительных участках - это классическое решение для непрерывного и точного измерения расхода жидкостей. Чаще всего они применяются для контроля воды любого типа, а также сточных вод в напорной канализации.

Погрешность измерения составляет всего 1%, что соответствует мировым стандартам. При этом цена расходомеров StreamLux SLS-720A и SLS-720F значительно ниже любых западных брендов. Гарантия на приборы является самой большой в этом классе и составляет 36 месяцев

Первичные преобразователи расхода (ППР) могут работать в температурном диапазоне до +160°С, что позволяет успешно внедрять эти приборы в системы контроля теплоносителя в котельных и узлах учета тепла. Максимальная удаленность от ППР до вычислительного блока составляет 200 метров.

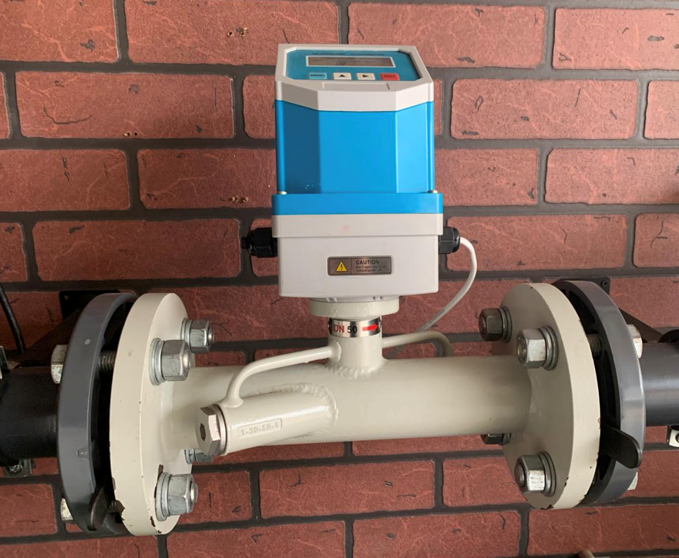

РАСХОДОМЕР

StreamLux SLS-720A обладает защитой по классу IP68 и может устанавливаться в полностью затапливаемых колодцах. StreamLux SLS-720A защищен по классу IP67 и устойчив к любому виду осадков, пыли и грязи. Удаленно снимать показания можно по токовому, импульсному или частотному выходу, а также получать всю информацию о приборе через RS-485 по протоколу MODBUS.

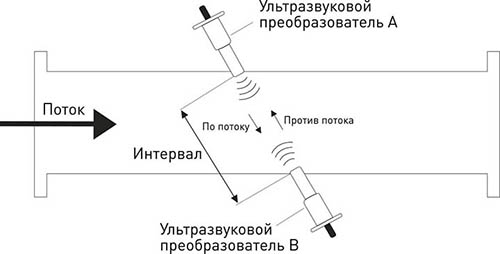

Принцип действия

Ультразвуковые расходомеры Streamlux® действуют по «время-проходному» принципу (Transit-Time). Ультразвуковой сигнал, курсирующий между двумя датчиками, меняет свою скорость в зависимости от скорости потока жидкости. Прибор измеряет эту разницу, вычисляет скорость потока и, далее - на основании введенных вами параметров трубы – отображает текущий объемный расход.

РАСХОДОМЕР

Ультразвуковой способ измерения расхода имеет существенные преимущества перед любыми другими способами:

  • Тахометрический Тахометрическими (турбинными и крыльчатыми)
  • Электромагнитными
  • Вихревой Вихревыми
  • Сужающие устройства Сужающими устройствами (диафрагмы, сопла, трубы Вентури

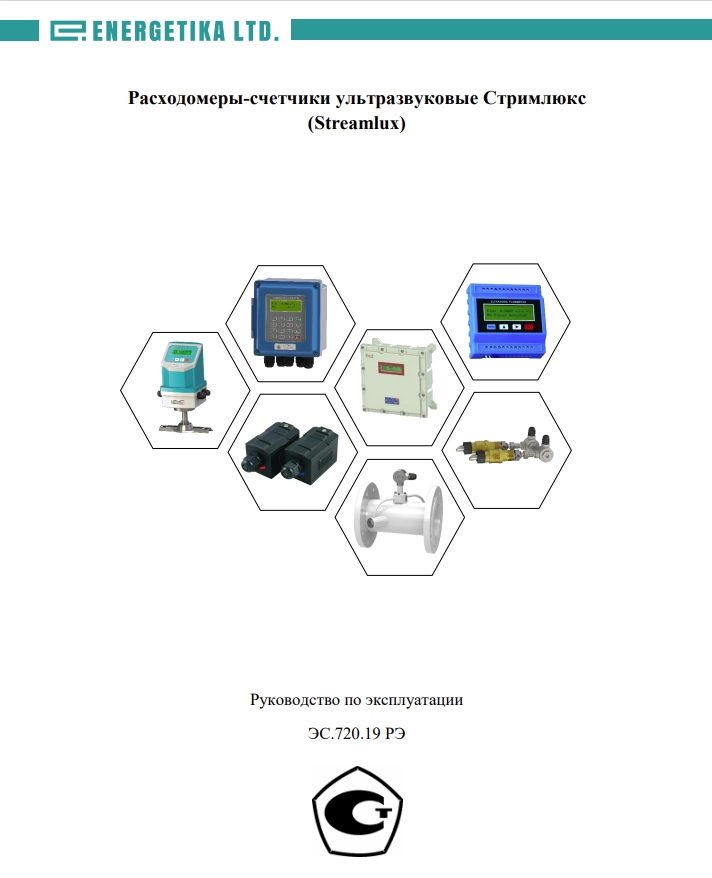

В зависимости от диаметра ваших труб вы можете использовать любой из способов размещения датчиков: V, W или Z. Подробнее об этом можно прочитать в руководстве пользователя, которое прилагается с каждым прибором.

Технические характеристики

Ду трубопровода 15 — 1000 мм
Погрешность измерения расхода ±1%
Расстояние от датчиков до прибора До 200 метров, кабель двухжильный, экранированный
Диапазон измерения скоростей потока ±0.01 — ±12 м/с, в обе стороны
Дисплей ЖК с подсветкой, 2х20 символов
Отображает текущий расход, накопительный расход (положительный, отрицательный, разность), скорость потока, параметры настройки
Входные сигналы Датчики расхода (2)
Датчики температуры (2)
Пылевлагозащита
  • SLS-720A    IP68
  • SLS-720F    IP67
  • Датчики      IP65, IP68 (опция)
Выходные сигналы
(для съема и передачи информации по каналам связи)
  • Токовый                   0 — 20 или 4 — 20 мА
  • Импульсный            Настраиваемый
  • Частотный                Настраиваемый
  • Релейный                 Настраиваемый, нормально замкнутый
  • RS-232 (RS 485)       Протокол обмена прилагается
  • Звуковой                    Встроенный динамик, программируемый
GSM модем (опция) При заказе услуги "Облачный сервис"
Запись данных
  • Данные суммирующего счетчика за последние 64 дня / 64 месяца / 5 лет
  • Время работы с включенным питанием и соответствующий расход жидкости за последние 64 включения и отключения. Позволяет компенсировать потери расхода вручную или автоматически
  • Рабочий статус прибора за последние 64 дня
Архив (опция)
  • Ежечасно
  • Ежедневно
  • Ежемесячно
Облачный сервис (опция)
  • Бесплатное ПО
  • Доступ к показателям расхода из любой точки мира
Диапазон температур
  • Датчики высокотемпературные                  -30 — +160
  • Вычислительный блок                                  -10 — +70
Питание прибора
  • Переменное                       220 В  (только для 720F)
  • Постоянное                        8-36 В (только для 720F)
  • Постоянное                        24 В (только для 720A)
  • Автономное                        Солнечная батарея (опция)



Метрологические характеристики

Номинальный диаметр, DN Минимальный расход, qs, м3/ч Номинальный расход, qp, м3/ч Максимальный расход, qi, м3/ч
15 0,007 1,5 3
20 0,012 2,5 5
25 0,18 3,5 7
32 0,029 6 12
40 0,046 10 20
50 0,071 28 56
65 0,12 50 100
80 0,181 72 145
100 0,29 110 230
125 0,45 180 360
150 0,64 250 500
200 1,14 450 900
250 1,77 700 1400
300 2,55 1000 2000
350 3,47 1400 2300
400 4,53 1800 3600
450 5,72 2250 4500
500 7,07 2800 5600
600 10,18 4050 8100
700 13,85 5500 11000
800 18,08 7200 14000
900 22,89 9150 18300
1000 28,26 11300 22600



Габариты

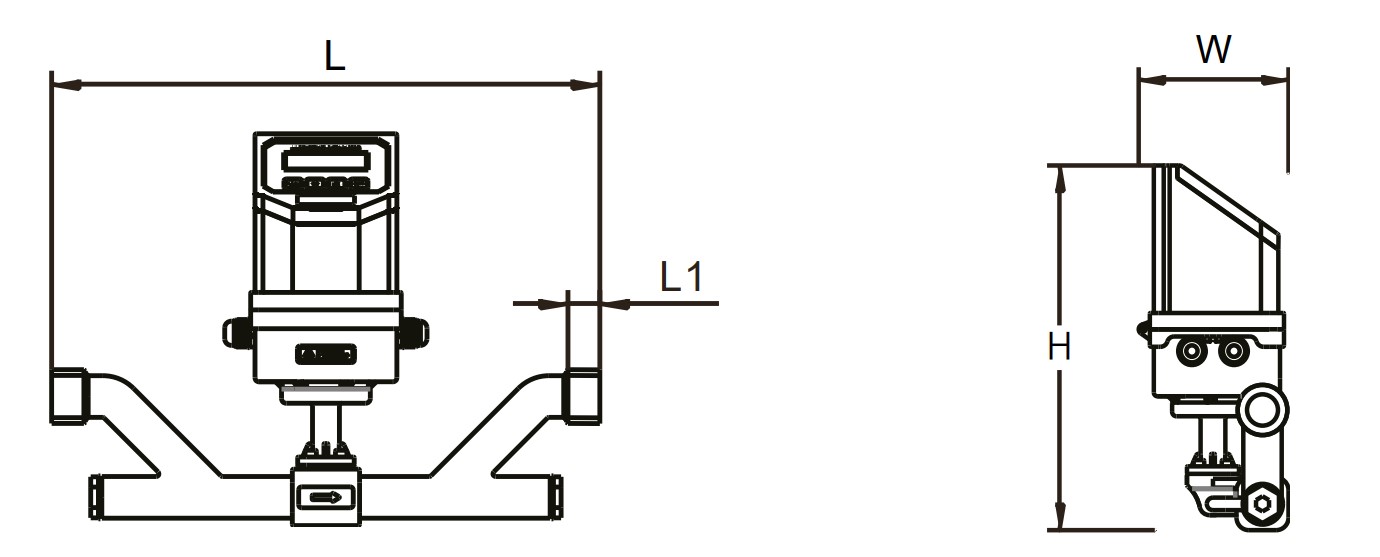

Ду 15-32 мм, резьбовое соединение

РАСХОДОМЕР

Номинальный диаметр

DN

Длина

L

Ширина

W

Высота

H

Длина резьбы

L1
15 320 121 285 13
20 360 121 285 15
25 390 121 292 16
32 450 121 292 22,5

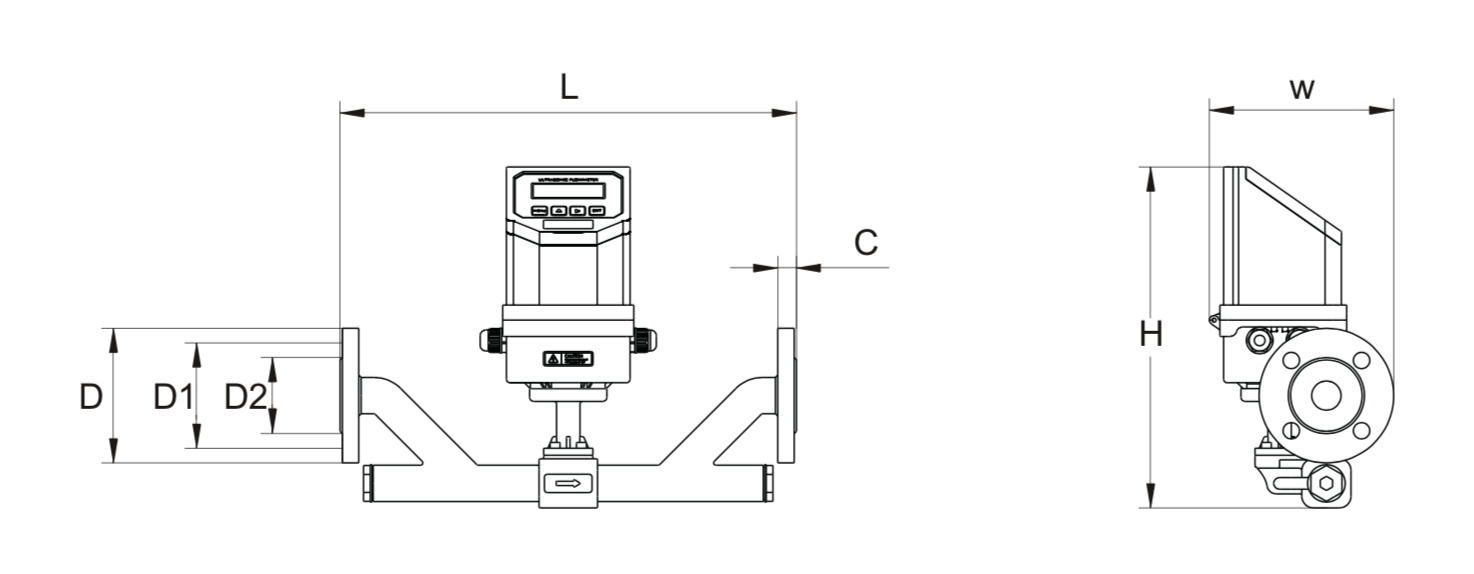

Ду 15-32 мм, фланцевое соединение

РАСХОДОМЕР
DN L W H D D1 D2 C f
15 320 148 285 95 65 46 14 2
20 360 153 285 105 75 56 16 2
25 390 158 292 115 85 65 16 2
32 460 170 292 140 100 76 18 2

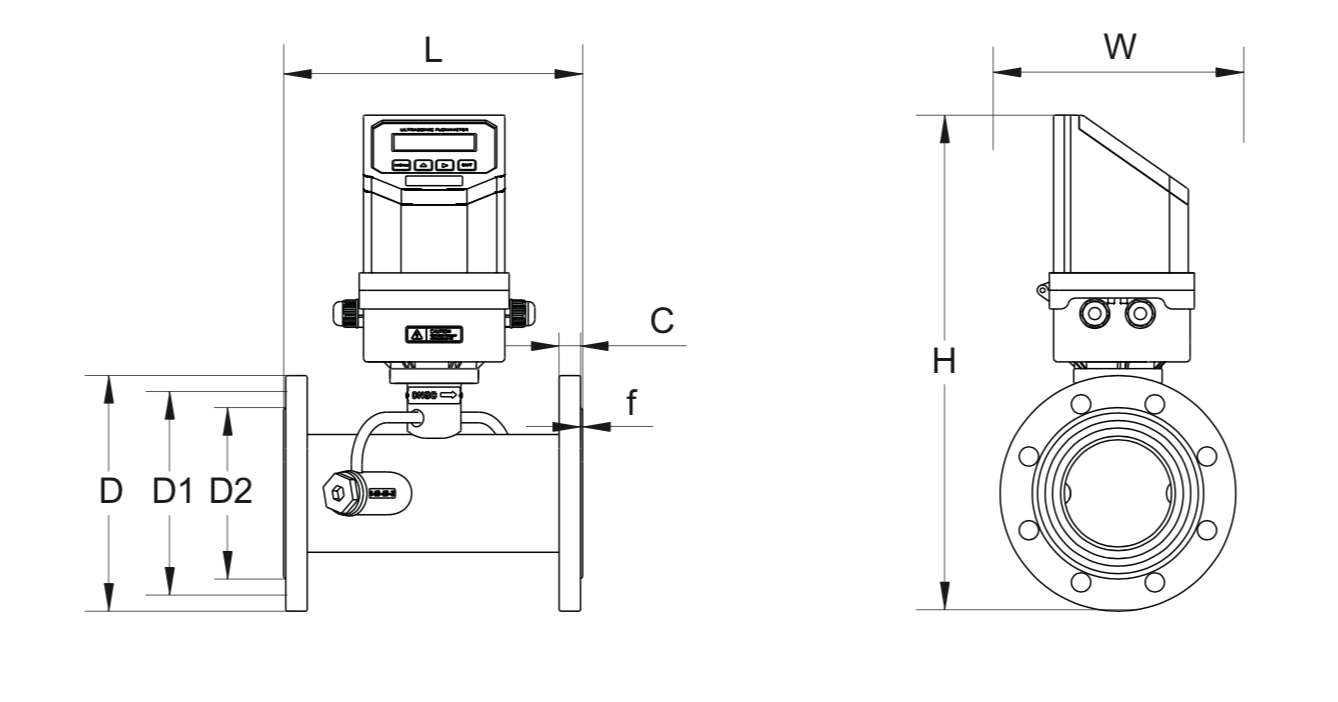

Ду 40-1000 мм, фланцевое соединение

РАСХОДОМЕР
DN L W H D D1 D2 C f
40 300 150 336 150 110 84 18 2
50 300 165 349 165 125 99 20 2
65 300 285 366 185 145 118 22 2
80 225 200 381 200 165 132 20 2
100 250 220 401 220 180 156 22 2
125 275 250 428 250 210 184 22 2
150 300 285 459 285 240 211 24 2
200 350 340 511 340 295 266 26 2
250 450 405 569 405 355 319 28 2
300 500 460 521 460 410 370 32 2
350 550 500 666 500 460 428 28 4
400 600 565 697 565 515 428 30 4
450 700 615 774 615 565 532 30 4
500 800 670 826 670 620 585 32 4
600 1000 780 931 780 725 685 36 5
700 1100 860 1021 860 810 775 32 5
800 1200 975 1129 975 920 880 32 5
900 1300 1075 1221 1075 1020 980 34 5
