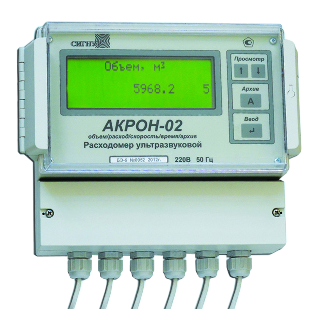

Расходомер ультразвуковой АКРОН-02

Тип:Ультразвуковой
Ду:40 … 2000мм
Расход:Min: 8 м3/час … Max: 40000 м3/час
Выходы:Импульсный, Токовый, RS-232, RS-485, Реле
Монтаж:Накладной
Important Указаны обобщенные параметры.

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Расходомеры ультразвуковые с накладными излучателями АКРОН-02 предназначены для измерений объемного расхода и суммарного (интегрального) объема (количества) звукопроводящих жидкостей, в том числе сточных вод, протекающих в напорных трубопроводах.

Принцип действия расходомера основан на измерении разности времени распространения ультразвуковых колебаний, пересекающих поток контролируемой среды под углом к оси трубопровода в двух противоположных направлениях: по потоку и против потока.

Исполнения

АКРОН-02-1 – для измерений на трубопроводах при значительном расстоянии от объекта измерения до места установки электронного блока (l ≤ 1200 м); включает в себя первичный преобразователь ПП-1 и блоки электронные БЭ-3 и БЭ-4;

АКРОН-02-2 – для измерений на двух трубопроводах одновременно (двухканальный); включает в себя два комплекта первичных преобразователей ПП-1 и блок электронный БЭ-5;

АКРОН-02-2

АКРОН-02-3 – для измерений на трубопроводах с деформированными потоками жидкости при измерении в двух плоскостях (двухлучевой); включает в себя два комплекта первичных преобразователей ПП-1 и блок электронный БЭ-6.

АКРОН-02-3

Особенности

  • Бесконтактное измерение расхода и количества звукопроводящих жидкостей любой агрессивности в стальных, чугунных и пластиковых напорных трубопроводах;
  • Возможность измерения двунаправленных потоков;
  • Возможность измерения расхода при сокращенных прямых участках трубопроводов;
  • Независимость результатов измерений от скорости ультразвука в среде;
  • Чувствительность при измерении скорости потока - 1мм/с;
  • Монтаж на любом объекте за 30 минут без осциллографа.

Технические характеристики

Параметр Значение
Выходные сигналы 0-5мА
0-20мА
4-20мА
Импульсный выход
Релейный выход
Вывод информации на компьютер RS-232, RS-485
GSM-модем
Требования к прямым участкам не менее 2Dу - до места установки ПП-1
не менее 2Dу - после места установки ПП-1
Верхние пределы измеряемых расходов, Q, м3/ч 8…50
10…100
12,5…160
16…250
20…320
25…400
32…600
40…1000
50…1250
60…1600
80…2000
100…3200
125…4000
160…8000
200…16000
400…40000
Диаметр условного прохода, Ду, мм 40
50
65
80
100
125
150
200
250
350
400
500
650
800
1000
2000
Пределы допускаемой основной относительной погрешности, % ± 2,0
Дополнительная погрешность от уменьшения длин прямолинейных участков, %
- АКРОН-02-1, АКРОН-02-2
- АКРОН-02-3

±0,4
±0,2
Пределы допускаемой относительной погрешности измерений времени работы прибора, % ± 0,01
Диапазон температуры контролируемой среды, °С - 10…+70 (до 120 по спецзаказу)
Диапазон температуры окружающего воздуха, °С
- для ПП-1 - 40…+70 (до 120 по спецзаказу)
- для БЭ-3 - 40 … +50
- для БЭ-4, БЭ-5 и БЭ-6 - 20… +50
Питание БЭ-4, БЭ-5 и БЭ-6 от сети переменного тока частотой (50±1) Гц напряжением, В 220±22
Потребляемая мощность не более, В·А 10
Длина линии связи не более, м
- между ПП-1 и БЭ-3 5 (до 10 по спецзаказу)
- между БЭ-3 и БЭ-4 до 1200
- между ПП-1, БЭ-5 и БЭ-6 10 (до 100 по спецзаказу)
Степень защиты от воздействия окружающей среды
- ПП-1 IP67
- БЭ-3 IP67
- БЭ-4, БЭ-5 и БЭ-6 IP65
Масса не более, кг:
- ПП-1 (без устройства крепления на трубопроводе) 0,7
- БЭ-3, БЭ-4 1,5
- БЭ-5, БЭ-6 2
Габаритные размеры не более, мм:
- БЭ-3 (длина х ширина х высота) 178х168х65
- БЭ-4 (длина х ширина х высота) 190х190х103
- БЭ-5, БЭ-6 (длина х ширина х высота) 230х215х115
Время наработки на отказ не менее, ч 50000
Полный средний срок службы не менее, лет 6

Комплектность

В зависимости от исполнения в комплект поставки расходомера входят:

Наименование Обозначение Количество Примечание
Расходомер ультразвуковой с накладными излучателями АКРОН-02-1: ПП-1, БЭ-3 и БЭ-4 АЦПР.407154.014 1
Блок токового выхода (0 – 5); (0 – 20); (4 – 20) мА АЦПР.407154.014 1 по требованию заказчика
Блок импульсного или релейного выхода АЦПР.407154.014 1 по требованию заказчика
Блок связи с компьютером RS-232 или RS-485 АЦПР.407154.014 1 по требованию заказчика
Паспорт АЦПР.407154.014 ПС 1
Руководство по эксплуатации АЦПР.407154.014 РЭ 1 Допускается поставка в один адрес 1 экз. на 5 расходомеров



Наименование Обозначение Количество Примечание
Расходомер ультразвуковой с накладными излучателями АКРОН-02-2: ПП-1-1, ПП-1-2 и БЭ-5 АЦПР.407154.014 1
Блок токового выхода (0 – 5); (0 – 20); (4 – 20) мА АЦПР.407154.014 1 по требованию заказчика
Блок импульсного или релейного выхода АЦПР.407154.014 1 по требованию заказчика
Блок связи с компьютером RS-232 или RS-485 АЦПР.407154.014 1 по требованию заказчика
Паспорт АЦПР.407154.014 ПС 1
Руководство по эксплуатации АЦПР.407154.014 РЭ 1 Допускается поставка в один адрес 1 экз. на 5 расходомеров



Наименование Обозначение Количество Примечание
Расходомер ультразвуковой с накладными излучателями АКРОН-02-3: ПП-1-1, ПП-1-2 и БЭ-6 АЦПР.407154.014 1
Блок токового выхода (0 – 5); (0 – 20); (4 – 20) мА АЦПР.407154.014 1 по требованию заказчика
Блок импульсного или релейного выхода АЦПР.407154.014 1 по требованию заказчика
Блок связи с компьютером RS-232 или RS-485 АЦПР.407154.014 1 по требованию заказчика
Паспорт АЦПР.407154.014 ПС 1
Руководство по эксплуатации АЦПР.407154.014 РЭ 1 Допускается поставка в один адрес 1 экз. на 5 расходомеров
