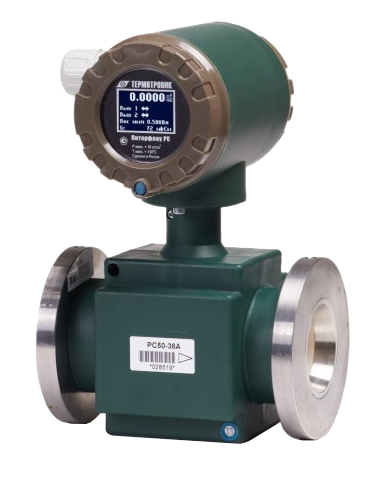

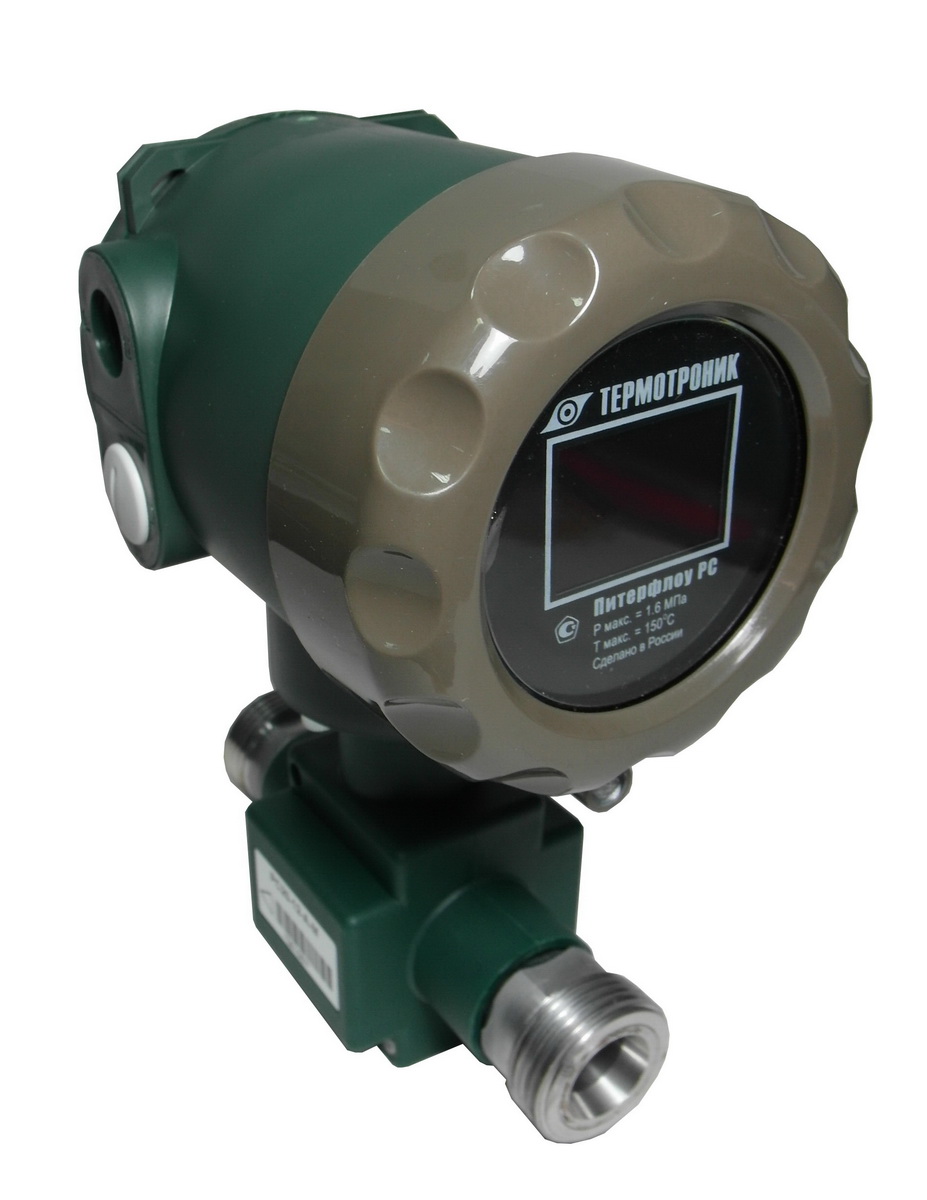

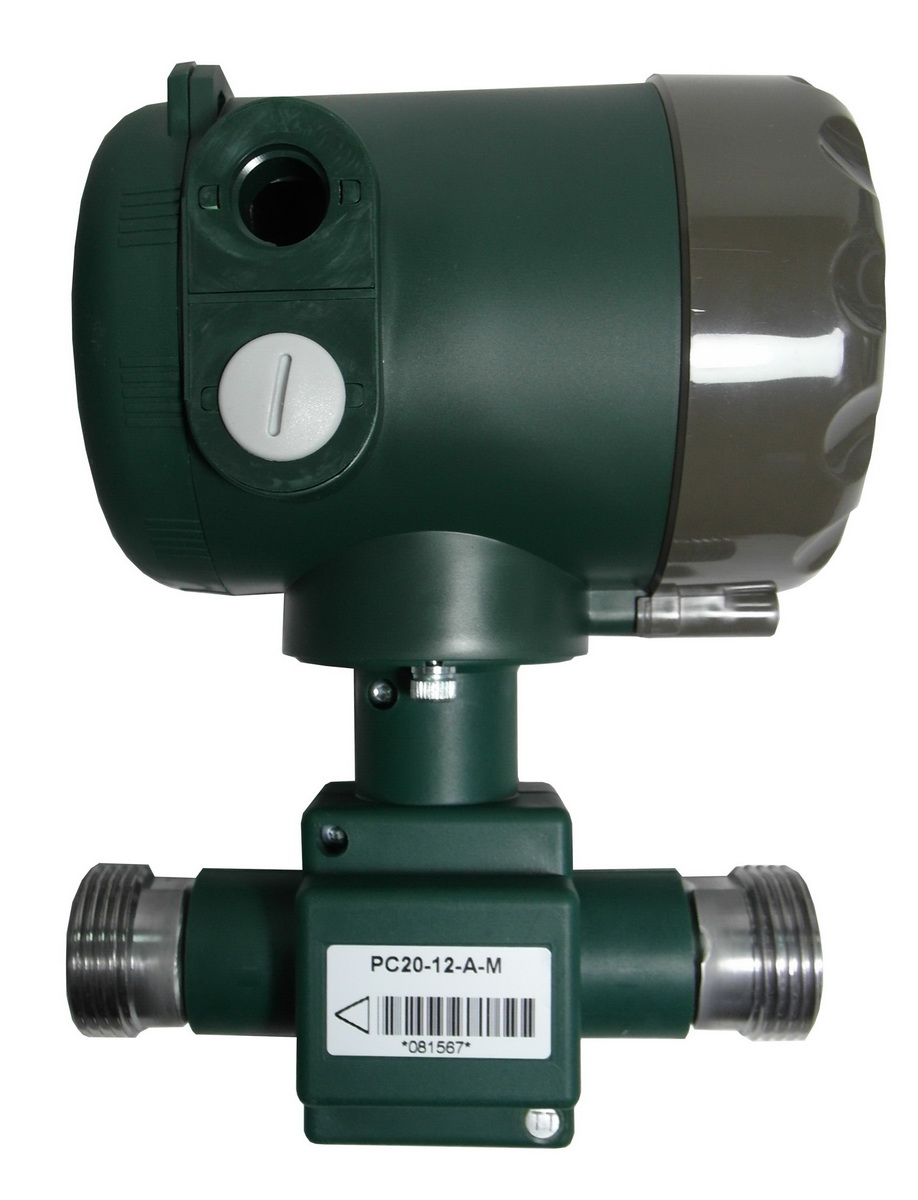

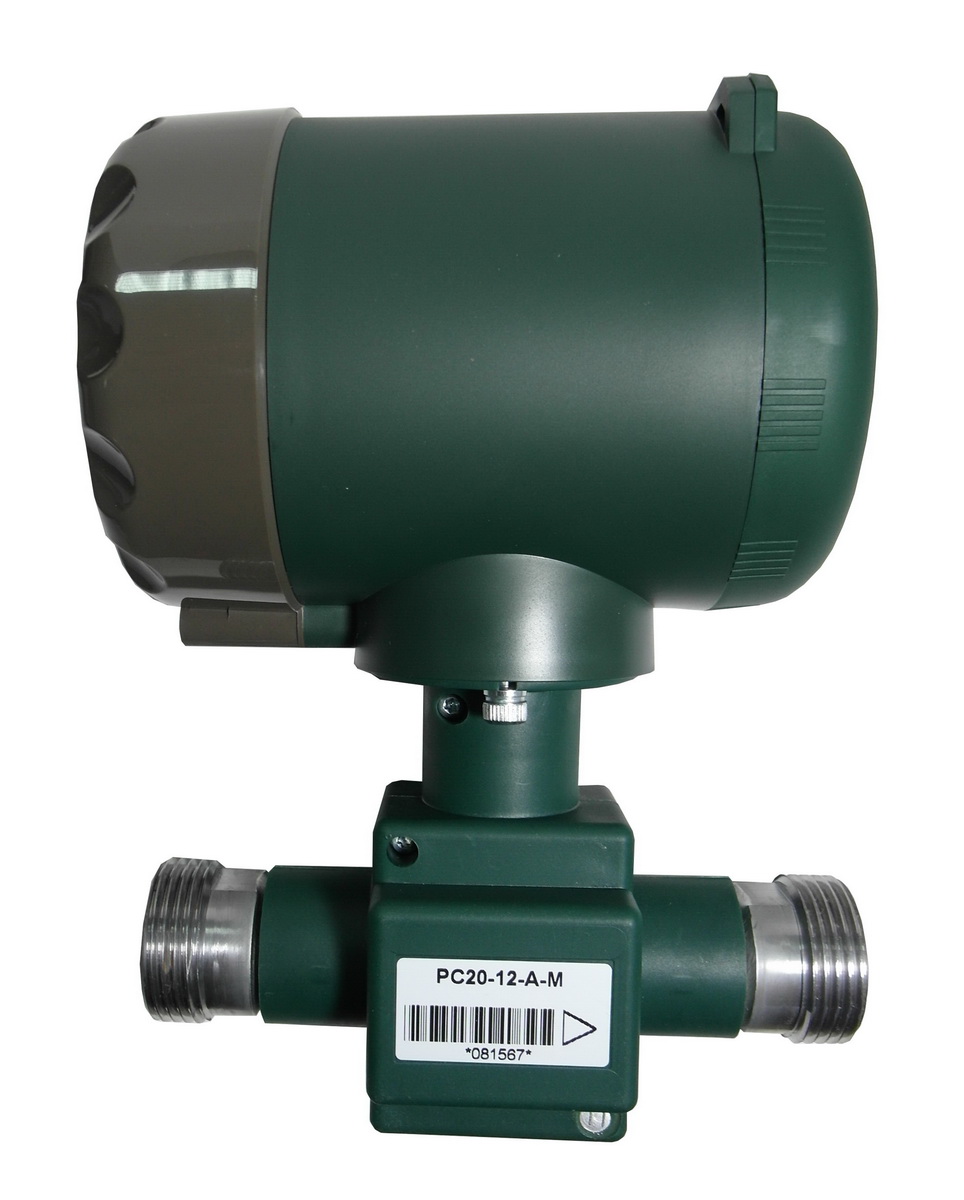

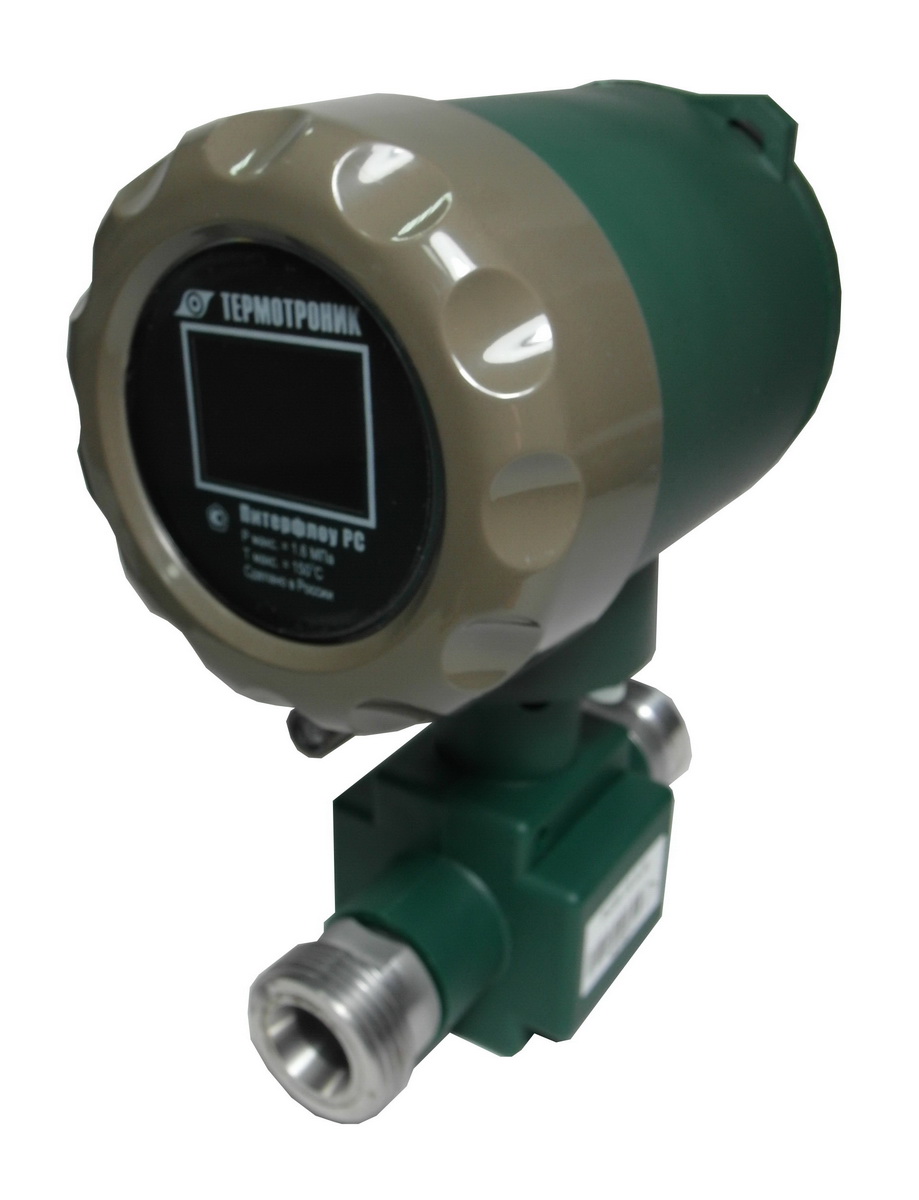

Расходомер электромагнитный ПИТЕРФЛОУ-РС

Тип:Электромагнитный
Ду:15 … 150мм
Расход:Min: 0,032 м3/час … Max: 630 м3/час
Выходы:Импульсный, Токовый, RS-232, Ethernet

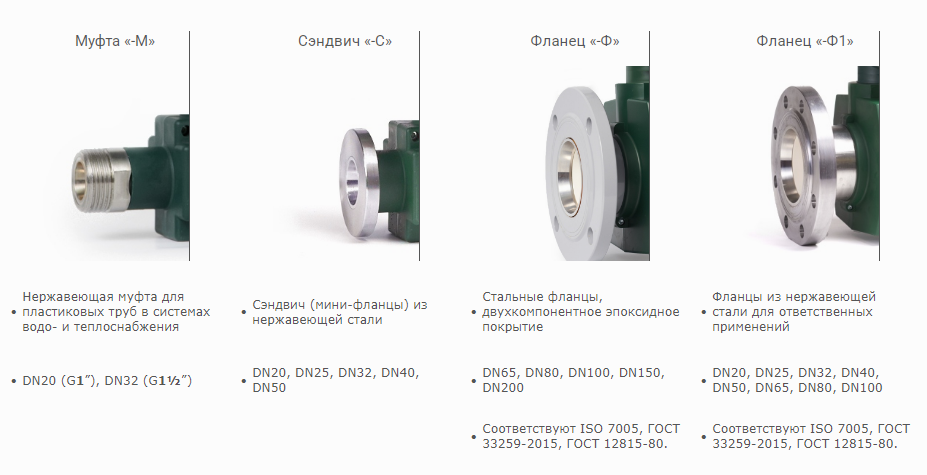

Монтаж:Фланцы / "Сэндвич"
Important Указаны обобщенные параметры.

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция
ЖелДорЭкспедиция
Деловые линии
Деловые линии

Расходомеры электромагнитные ПИТЕРФЛОУ-РС предназначены для измерений объемного расхода и объема электропроводящих жидкостей.

Области применения:

  • Системы отопления и кондиционирования;
  • Водоснабжение и водоподготовка;
  • Системы распределения питьевой воды;
  • Сельское хозяйство, орошение;
  • Системы пожаротушения;
  • Системы циркуляции и очистки воды;
  • Водоотведение и стоки.
Линейка расходомеров ПИТЕРФЛОУ-РС

Особенности

  • 12-летняя гарантия от протечек;
  • Степень защиты IP65 - IP68;
  • Наличие дисплея с подсветкой, содержащего всю необходимую контрольную и эксплуатационную информацию;
  • Герметичное присоединение гофрошлангов;
  • Диагностика пустой трубы;
  • Полнопроходное исполнение с минимальным падением давления;
  • Патентованный канал из композита, устойчивого к отложениям (патент RU153291);
  • Усовершенствованная проточная часть (L-серия), позволяющая подключать расходомер без дополнительных конфузоров и диффузоров, отсутствие требований к прямым участкам;
  • Конструктивная защита от протечек и конденсата;
  • Гальваноразвязка измерительной схемы существенно снижает требования к качеству заземления и позволяет запитывать расходомеры от одного БП;
  • Встроенная схема выравнивания потенциалов без использования дополнительных проводников;
  • Электроника размещена в недоступном герметичном отсеке;
  • Поворот блока электроники на 270°, три фиксированных положения;
  • Многоуровневая защита от несанкционированного доступа;
  • Расширенная диагностика в соответствии с требованиями VDI/VDE/NAMUR 2650 (патент RU2529598);
  • Гарантия на расходомеры до 8 лет;
  • для монтажа расходомеров «Питерфлоу РС» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС.

Принцип действия расходомеров основан на явлении индуцирования электродвижущей силы (ЭДС) в движущемся в магнитном поле проводнике - измеряемой среде.

Индуцируемая ЭДС, значение которой пропорционально расходу (скорости) измеряемой среды, воспринимается электродами и поступает на электронный блок преобразования, выполняющий обработку сигнала в соответствии с установленными алгоритмами.

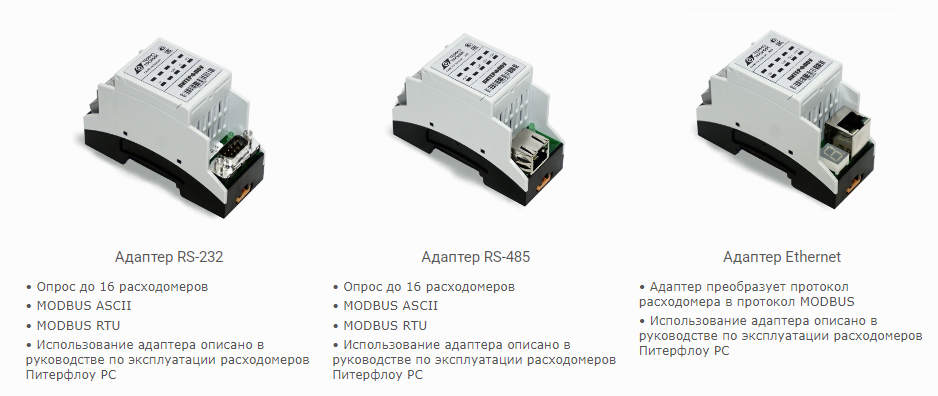

Расходомеры состоят из измерительного участка, электронного блока и внешнего (выносного) адаптера.

Технические характеристики

Наименование Ду Qmax, м3/ч Габариты, мм Масса, кг
ПИТЕРФЛОУ-РС-15-6 15 6,0 115x150x210 1,4
ПИТЕРФЛОУ-РС-15-3 15 3,0
ПИТЕРФЛОУ-РС-20-12 20 12 115x150x210 1,4
ПИТЕРФЛОУ-РС-20-6 20 6,0
ПИТЕРФЛОУ-РС-32-30 32 30 128x150x230 2,7
ПИТЕРФЛОУ-РС-32-15 32 15
ПИТЕРФЛОУ-РС-40-45 40 45 153x150x260 3,7
ПИТЕРФЛОУ-РС-40-22 40 22
ПИТЕРФЛОУ-РС-50-72 50 72 153x150x260 3,7
ПИТЕРФЛОУ-РС-50-36 50 36
ПИТЕРФЛОУ-РС-65-120 65 120 200x180x310 14,5
ПИТЕРФЛОУ-РС-65-60 65 60
ПИТЕРФЛОУ-РС-80-180 80 180 200x195x310 14,5
ПИТЕРФЛОУ-РС-80-90 80 90
ПИТЕРФЛОУ-РС-100-280 100 280 250x215x320 19,2
ПИТЕРФЛОУ-РС-100-140 100 140
ПИТЕРФЛОУ-РС-150-630 150 630 330x280x380 28,6
ПИТЕРФЛОУ-РС-150-315 150 315

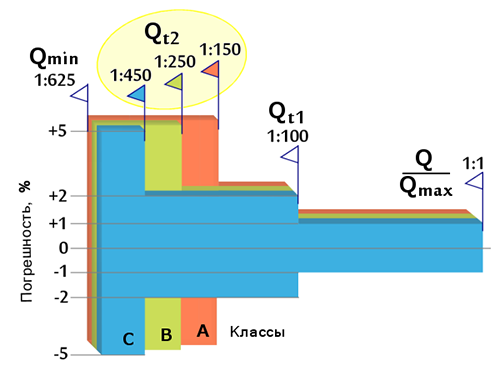

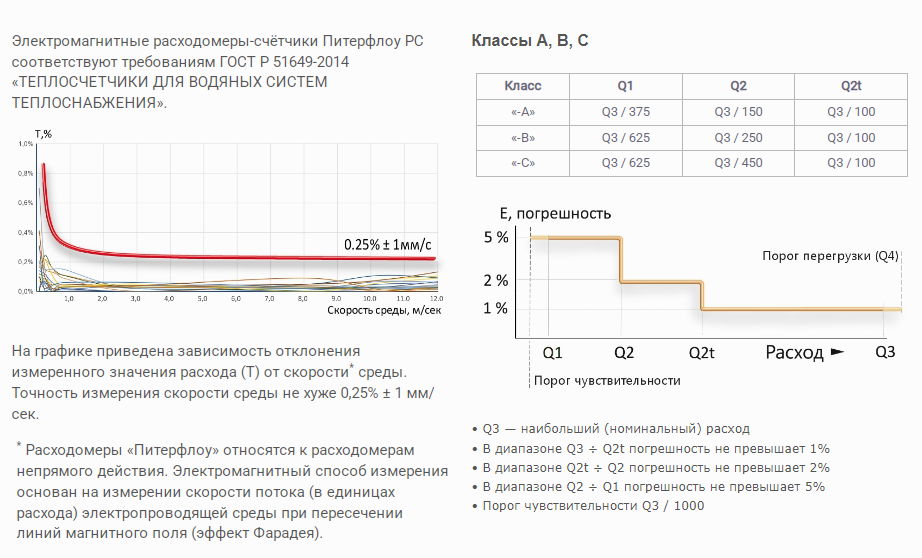

Погрешность измерения:

Погрешность ПИТЕРФЛОУ-РС

Основные характеристики:

Параметр Значение
Допускаемая относительная погрешность, % ±1 (±5)
Допускаемая приведенная погрешность, % ±0,2
Напряжение питания, В 12 ± 0,5
Потребляемая мощность, В·А, не более 5
Удельная электропроводность измеряемой среды, См/м от 10-3 до 10
Температура измеряемой среды, °С от 0 до 150
Давление измеряемой среды, МПа, не более 1,6
Температура окружающего воздуха, °С от -10 до 50
Относительная влажность воздуха, %, не более, при температуре до 35 °С 95
Атмосферное давление в диапазоне, кПа от 84 до 106,7
Средняя наработка на отказ, ч 80000
Средний срок службы, лет 12

Программное обеспечение

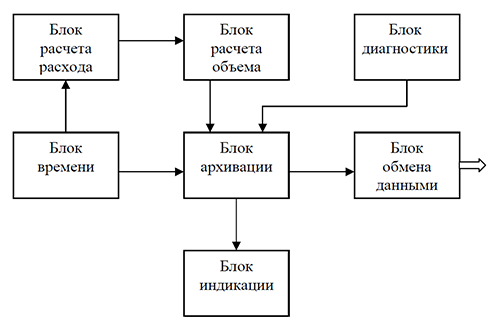

Структура программного обеспечения ПИТЕРФЛОУ-РС

Функции:

  • Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;
  • Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
  • Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;

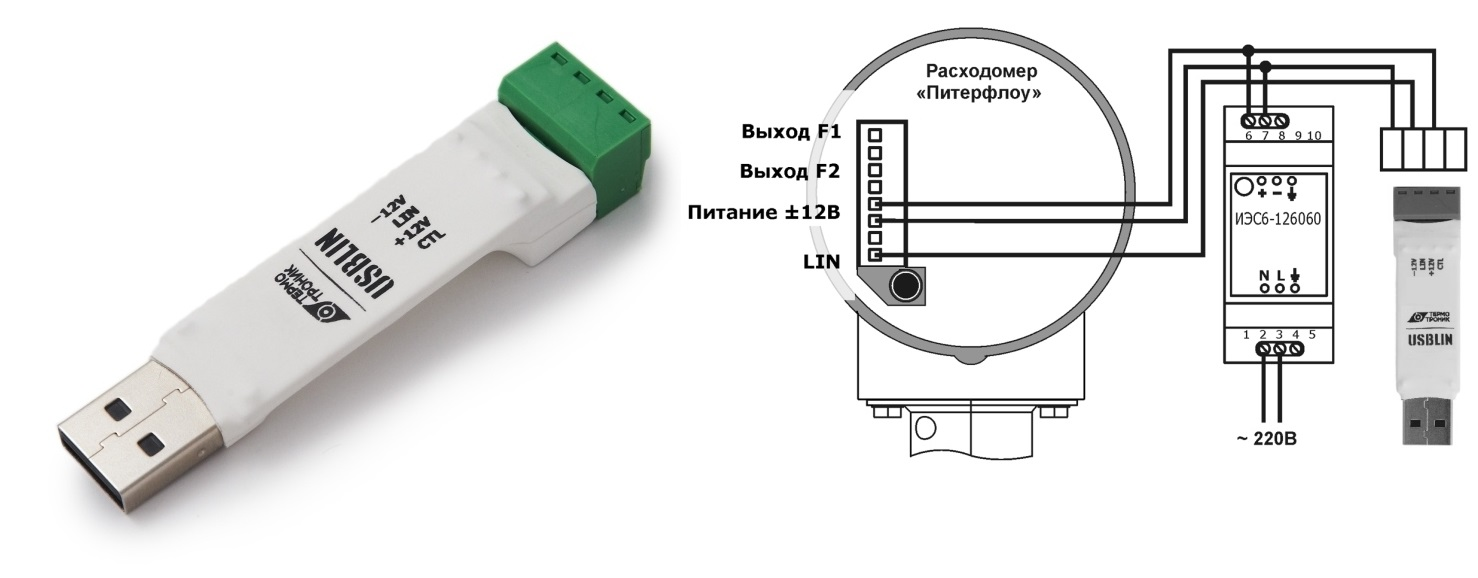

  • Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
  • Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
  • Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;
  • Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.

Комплектность

Наименование Обозначение Количество Примечание
Расходомер электромагнитный ПИТЕРФЛОУ-РС 1 Исполнение согласно заказу
Адаптер РСА 1
Руководство по эксплуатации ТРОН.407111.001 РЭ 1
Паспорт ТРОН.407111.001 ПС 1
Методика поверки МП 2550-0160-2011   1 экз. в 1 адрес
Инструкция по монтажу ТРОН.407111.001 ИМ
