ВихревыеПортативный ультразвуковой расходомер StreamLux SLS-700P
| Тип: | Ультразвуковой |
|---|---|
| Ду: | 15 … 6000мм |
| Расход: | ±0.005 — ±32 м/с, в обе стороны |
| Выходы: | RS-232, Звуковой |
| Монтаж: | Накладной |
Указаны обобщенные параметры.Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Ультразвуковые расходомеры являются приборами общепромышленного назначения с широким диапазоном контролируемых сред с накладным монтажом датчиков.
Расходомеры предназначены для технологических и коммерческих измерений, контроля и учета объемного расхода, количества жидкости в системах холодного, горячего водоснабжения, теплоснабжения и водоотведения.
Расходомеры могут применяться на объектах ЖКХ, в химической, нефтедобывающей, металлургической целлюлозобумажной, и в других отраслях промышленности.

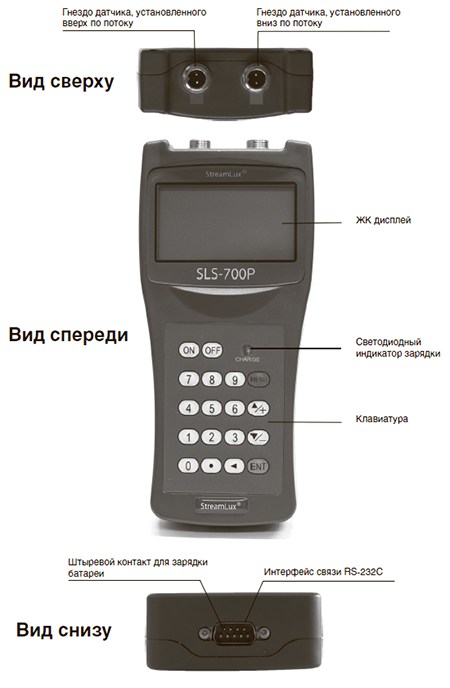

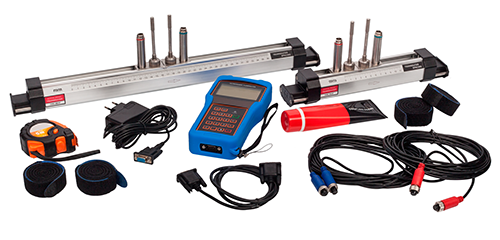

Состав расходомера
Переносные ультразвуковые расходомеры StreamLux комплектуются всем необходимым для того, чтобы обеспечить быстрый и удобный монтаж накладных датчиков на трубах любого диаметра. Легкий ударопрочный кейс-органайзер позволяет свободно транспортировать комплект и компактно хранить его на складе до момента использования.
Принцип действия
Расходомер предназначен для измерения скорости жидкости в замкнутой системе. Принцип его работы – технология измерения времени прохождения ультразвуковой волны. Датчики накладные ультразвуковые, с фиксирующими хомутами. Они не блокируют поток воды, легко устанавливаются и демонтируются.
Расходомер использует два накладных ультразвуковых датчика, которые работают одновременно как ультразвуковой передатчик и ультразвуковой приемник. Накладные ультразвуковые датчики крепятся к трубопроводу снаружи на определенном расстоянии друг от друга. Ультразвуковые датчики могут быть установлены V-образным способом, при котором ультразвук пересекает трубу дважды, W-образным способом, когда ультразвук пересекает трубу четыре раза или Z-образным способом, когда накладные ультразвуковые датчики монтируются на противоположных сторонах трубы и ультразвук пересекает трубопровод один раз. Выбор способа монтажа зависит от трубопровода и характеристик жидкости.

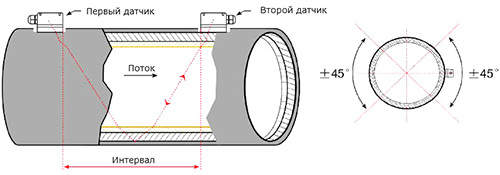

Расходомер работает по принципу поочередной передачи и приема частотно-модулированного всплеска звуковой энергии между двумя ультразвуковыми датчиками и измерения времени, за которое звуковой сигнал проходит между ними. Разница в измеренном времени прохождения сигнала прямо и точно определяет скорость жидкости в трубопроводе, как показано на рисунке:

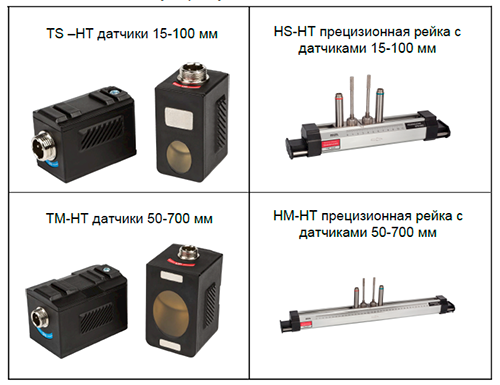

Типы накладных датчиков:
Технические характеристики
| Параметр | Значение |
|---|---|
| Ду трубопровода | 15 мм - 6000 мм (в зависимости от выбранных датчиков) |
| Диапазон измерений скорости потока | 0.005…32 м/с в обе стороны |
| Пределы допускаемой относительной погрешности измерения скорости потока: | |
| Датчики TS, HT-TS: | ±4,0% (при скорости потока до 0,5 м/с) ±2,0% (при скорости потока свыше 0,5 м/с) |
| Датчики TM, HT-TM: | ±2,0% (при скорости потока до 0,5 м/с) ±1,0% (при скорости потока свыше 0,5 м/с) |
| Датчики TL: | ±2,0% (при скорости потока до 0,5 м/с) ±1,0% (при скорости потока свыше 0,5 м/с) |
| Интервал считывания | 0 ... 999 с, выбирается пользователем |
| Индикация | 7 знаков, позитивное или негативное изображение |
| Безопасность | Установка блокировки. Требуется ввод кода для разблокирования. |
| Дисплей | 4 строки по 16 символов латинского алфавита |
| Интерфейс связи | RS-232, скорость от 75 до 115200 бод. Протокол может быть изменен пользователем для оптимизации управления |
| Кабель | Стандартно — 5м, опционально — 50м |
| Питание | Встроенный аккумулятор, время работы не менее 10 часов Внешний блок зарядки/питания |
| Запись данных | Хранение в памяти прибора 2000 результатов измерений |
| Материал корпуса | Пластик АБС. Упаковка - кейс из алюминия |
| Габаритные размеры электронного блока | 200х90х35 мм |
| Масса электронного блока | 450г (с элементами питания) |

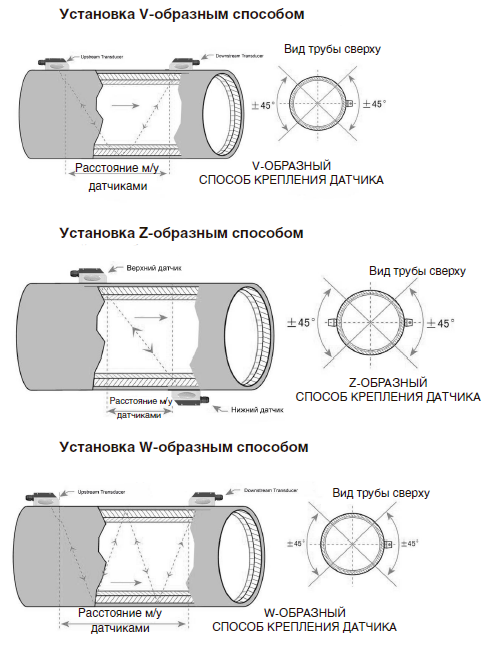

Монтаж датчиков
Комплект поставки
- Ультразвуковой портативный расходомер SLS-700P;
- Датчик для труб Ду 15-100 мм с магнитными направляющими рейками;
- Датчик для труб Ду 50-700 мм с магнитными направляющими рейками;
- Нержавеющие хомуты для фиксации датчиков на неметаллических трубах;
- Комплект проводов для соединения с датчиками;
- Шнур коммуникации с компьютером;
- Адаптер питания и зарядки;
- Ударопрочный кейс для транспортировки;
- Инструкция на русском языке;
- Свидетельство о ГосПоверке.
