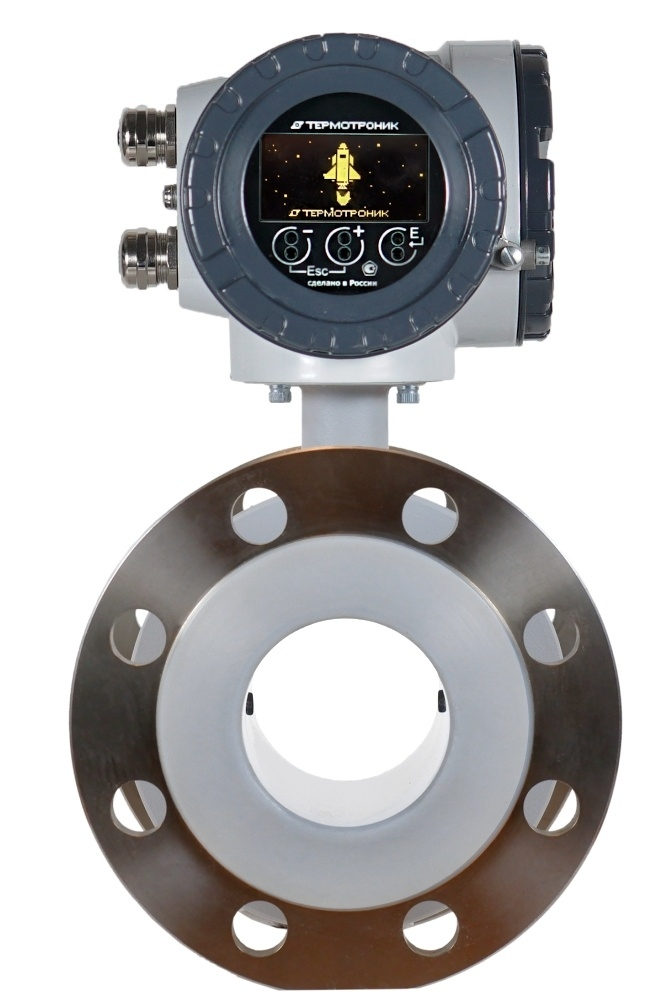

Расходомер электромагнитный ПИТЕРФЛОУ-Т3

Тип:	Электромагнитный
Ду:	20 … 200мм
Расход:	Min: 0,032 м3/час … Max: 630 м3/час
Выходы:	Импульсный, Токовый, RS-232, Ethernet
Монтаж:	Фланцы / "Сэндвич"

Указаны обобщенные параметры.

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция

Деловые линии

Оформить заявку

Есть вопросы? Задать вопрос специалисту.

Содержание

Описание
Отличительные особенности
Технические характеристики
Химстойкость
Документация

Электромагнитные расходомеры-счётчики для измерения расходов воды, растворов кислот, щелочей, щелоков, целлюлозной массы, пульп, пищевых и технологических жидкостей на промышленных предприятиях. Применяются на предприятиях химической, металлургической, целлюлозно-бумажной, горнодобывающей, пищевой промышленности, нефтегазового комплекса, объектах энергетики (ТЭЦ, АЭС, ГРЭС) и Водоканалах.

Отличительные особенности

Конструктивные варианты исполнения: компактное, раздельное
При раздельном исполнении максимальное удаление датчика до 50 м
Футеровка из фторопласта, химически стойкого к большинству агрессивных сред
Для абразивных сред футеровка из полиуретана (PU)
Встроенная функция самоповерки и диагностики
Вывод измеряемой информации на высококонтрастный OLED дисплей.
Гальванически развязанный импульсный выход
Аналоговый выход 4-20 мА с поддержкой HART
Опциональный интерфейс RS-485
Расчёт массового расхода и массы при введении в прибор значения плотности контролируемой жидкости
Напряжение питания: =24 В , ~220В
Взрывозащищенное исполнение 1Ex db [ia] mb IIC T6…T3 Gb X
Благодаря полнопроходной конструкции отсутствует потеря давления.
Не требует технического обслуживания – нет движущихся частей.
Максимальная температура измеряемой жидкости 150°C.
Возможность выбора материала электродов — нержавеющая сталь, титан , тантал , хастеллой.
Материал фланцев – нержавеющая сталь (базовое исполнение).
Межповерочный интервал — 4 года.
Класс защиты IP67, IP68 (для первичного преобразователя раздельного исполнения).
Соответствие международным стандартам по габаритным посадочным размерам.

Технические характеристики

Номинальный диаметр, DN	-от 20 до 200
Скорость жидкости в трубопроводе, м/с, не более	12,5
Чувствительность расходомера по скорости, м/с, не более	0,01
Давление в трубопроводе, МПа, не более	2,5
Удельная проводимость рабочей жидкости, См/м, не менее	5х10-4
Температура рабочей жидкости — футеровка ETFE, °С	от минус 29 до +150
Температура рабочей жидкости- футеровка PU, °С	от минус 10 до +70
Температура окружающей среды, °С	от минус 40 до +60
Напряжение питания, В	24, 220
Степень защиты	IP66
Потребляемая мощность, Вт, не более	10
Средняя наработка на отказ, часов	150000
Средний срок службы, лет	15
Гарантийный срок, месяцев (от даты производства)	24
Точность измерений	относительная погрешность измерений не превышает, %
Классы точности, относительная погрешность измерений не превышает, %. Класс K02	±(0,2 + 0,01× Q3/Q)
Классы точности, относительная погрешность измерений не превышает, %. Класс K05	±(0,5 + 0,01× Q3/Q))

Химстойкость

Материал электродов	Рабочая среда
Сталь 316L	-вода -промышленные стоки
Хастеллой С276	-промышленные стоки -кислоты, химреагенты
Титан	-бумажная масса -щелока -пульпы
Тантал	-кислоты, химреагенты

Скачать документацию:

1.2 MБ

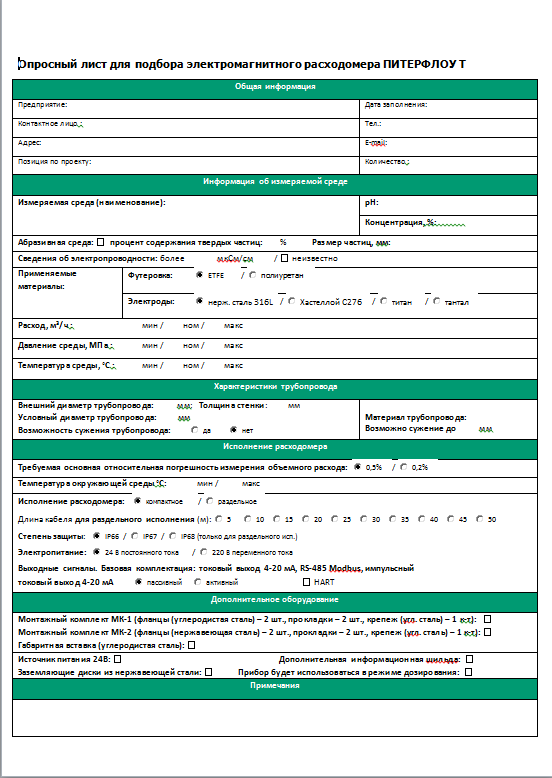

Питерфлоу-Т1, Т3. Опросный лист
