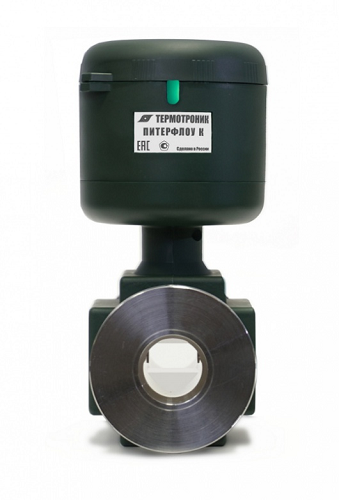

ВихревыеРасходомер электромагнитный ПИТЕРФЛОУ-К
| Тип: | Электромагнитный |
|---|---|
| Ду: | 20 … 150мм |
| Расход: | Min: 0,032 м3/час … Max: 630 м3/час |
| Выходы: | Импульсный, Токовый, RS-232, Ethernet |
| Монтаж: | Фланцы / "Сэндвич" |
Указаны обобщенные параметры.Доставка: В любой регион
Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее
Мы рекомендуем:
 ЖелДорЭкспедиция |
 Деловые линии |
Есть вопросы? Задать вопрос специалисту.
Питерфлоу К Электромагнитные расходомеры-счётчики в составе комплектного теплосчетчика T34M. Расходомер Питерфлоу К коммерческое наименование электромагнитного расходо-мера-счётчика Питерфлоу исполнения К (рег. № 66324-16)
Отличительные особенности
- Возможность считывания данных и диагностики по цифровому каналу телеметрии
- Два программируемых импульсных выхода
- Возможность подключения коммуникационных интерфейсов через адаптеры USB, RS-232, RS-485 и Ethernet
- Возможность питания нескольких расходомеров от одного блока питания
- Усовершенствованная проточная часть (L-серия) для стабильного измерения малых расходов
- Гарантия до 8 лет, от протечек 12 лет
- Межповерочный интервал — 4 года
- Класс защиты IP66
- Возможность прямого присоединения гофрошлангов
- Канал из химстойкого композита, устойчивого к отложениям (патент RU153291)
- Конструктивная защита от протечек и конденсата
- Электроника размещена в герметичном отсеке
- Защита от несанкционированного доступа
- Диагностика пустой трубы, загрязнения электродов
- Для монтажа расходомеров «Питерфлоу» на трубопроводах горячей и холодной воды предназначены присоединительные модули МПРС

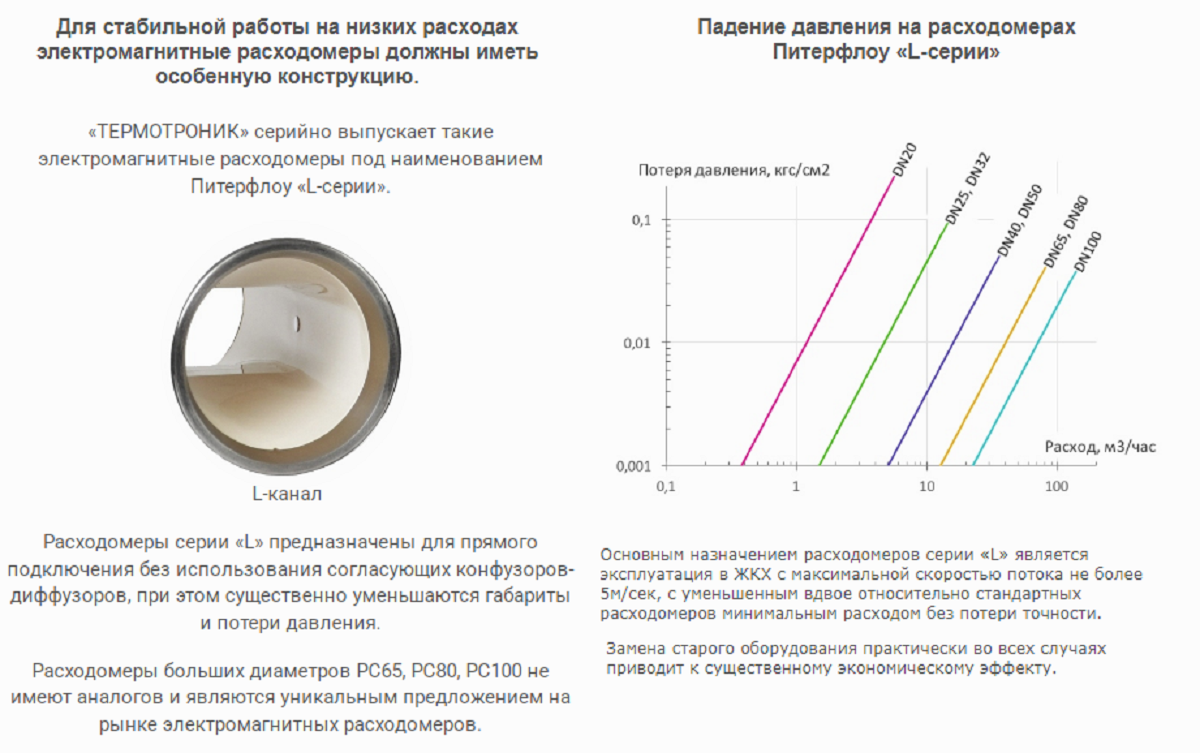

Расходомеры серии «L».
Технические характеристики
| Наименование | Ду | Qmax, м3/ч | Габариты, мм | Масса, кг |
|---|---|---|---|---|
| ПИТЕРФЛОУ-РС-15-6 | 15 | 6,0 | 115x150x210 | 1,4 |
| ПИТЕРФЛОУ-РС-15-3 | 15 | 3,0 | ||
| ПИТЕРФЛОУ-РС-20-12 | 20 | 12 | 115x150x210 | 1,4 |
| ПИТЕРФЛОУ-РС-20-6 | 20 | 6,0 | ||
| ПИТЕРФЛОУ-РС-32-30 | 32 | 30 | 128x150x230 | 2,7 |
| ПИТЕРФЛОУ-РС-32-15 | 32 | 15 | ||
| ПИТЕРФЛОУ-РС-40-45 | 40 | 45 | 153x150x260 | 3,7 |
| ПИТЕРФЛОУ-РС-40-22 | 40 | 22 | ||
| ПИТЕРФЛОУ-РС-50-72 | 50 | 72 | 153x150x260 | 3,7 |
| ПИТЕРФЛОУ-РС-50-36 | 50 | 36 | ||
| ПИТЕРФЛОУ-РС-65-120 | 65 | 120 | 200x180x310 | 14,5 |
| ПИТЕРФЛОУ-РС-65-60 | 65 | 60 | ||
| ПИТЕРФЛОУ-РС-80-180 | 80 | 180 | 200x195x310 | 14,5 |
| ПИТЕРФЛОУ-РС-80-90 | 80 | 90 | ||
| ПИТЕРФЛОУ-РС-100-280 | 100 | 280 | 250x215x320 | 19,2 |
| ПИТЕРФЛОУ-РС-100-140 | 100 | 140 | ||
| ПИТЕРФЛОУ-РС-150-630 | 150 | 630 | 330x280x380 | 28,6 |
| ПИТЕРФЛОУ-РС-150-315 | 150 | 315 |
Погрешность измерения:
Основные характеристики:
| Параметр | Значение |
|---|---|
| Допускаемая относительная погрешность, % | ±1 (±5) |
| Допускаемая приведенная погрешность, % | ±0,2 |
| Напряжение питания, В | 12 ± 0,5 |
| Потребляемая мощность, В·А, не более | 5 |
| Удельная электропроводность измеряемой среды, См/м | от 10-3 до 10 |
| Температура измеряемой среды, °С | от 0 до 150 |
| Давление измеряемой среды, МПа, не более | 1,6 |
| Температура окружающего воздуха, °С | от -10 до 50 |
| Относительная влажность воздуха, %, не более, при температуре до 35 °С | 95 |
| Атмосферное давление в диапазоне, кПа | от 84 до 106,7 |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 12 |
Программное обеспечение
Функции:
- Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;
- Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
- Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
- Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
- Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
- Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;
- Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
Комплектность
| Наименование | Обозначение | Количество | Примечание |
|---|---|---|---|
| Расходомер электромагнитный | ПИТЕРФЛОУ-РС | 1 | Исполнение согласно заказу |
| Адаптер | РСА | 1 | |
| Руководство по эксплуатации | ТРОН.407111.001 РЭ | 1 | |
| Паспорт | ТРОН.407111.001 ПС | 1 | |
| Методика поверки | МП 2550-0160-2011 | 1 экз. в 1 адрес | |
| Инструкция по монтажу | ТРОН.407111.001 ИМ |
