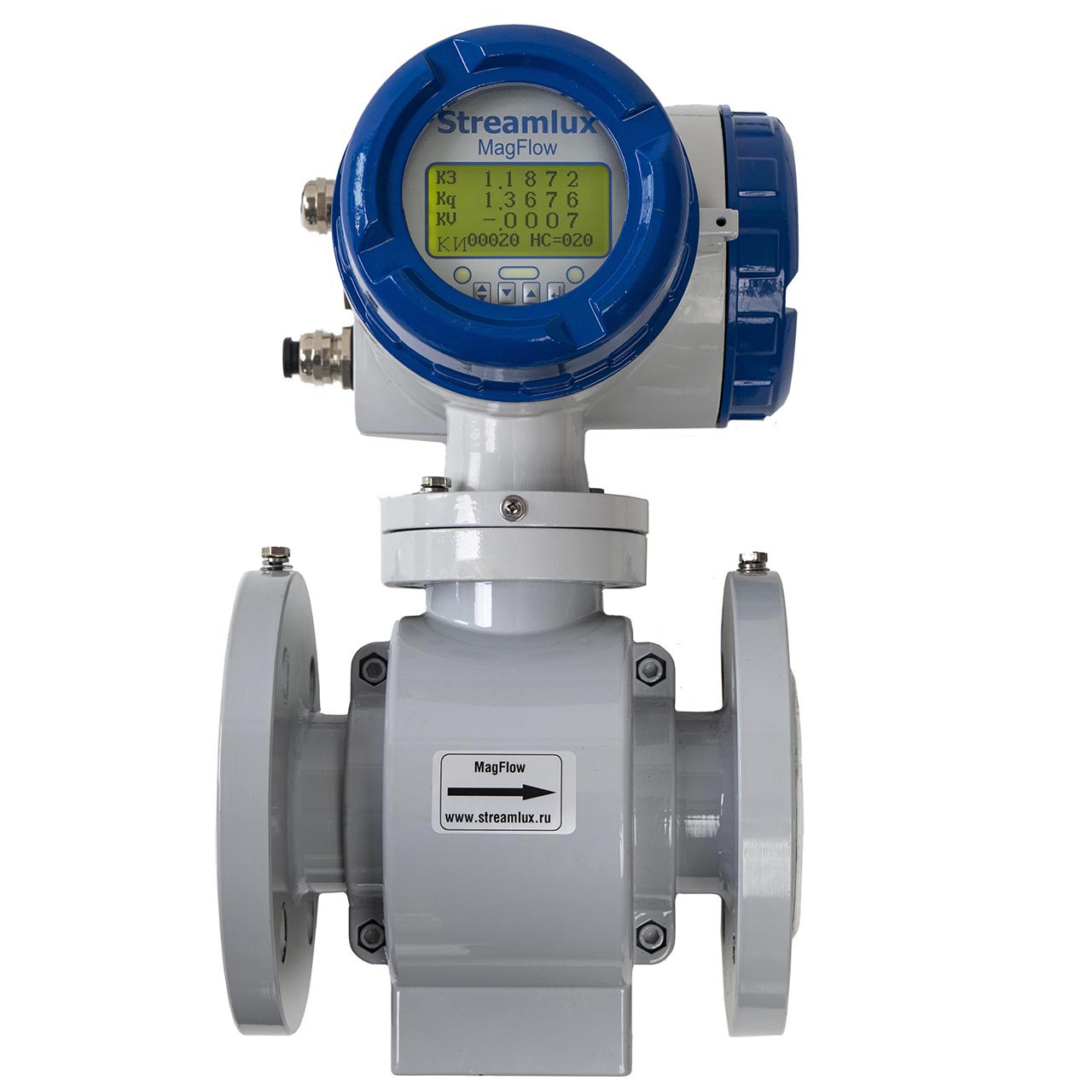

Универсальный электромагнитный расходомер MagFlow 1100

Тип:	Электромагнитный
Ду:	10 … 1600мм
Расход:	Min: 0,014 м3/час … Max: 72382 м3/час
Выходы:	RS485 (MODBUS, PROFIBUS)
Монтаж:	Фланцы / "Сэндвич"

Указаны обобщенные параметры.

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция

Деловые линии

Оформить заявку

Есть вопросы? Задать вопрос специалисту.

Содержание

Описание
Область применения
Применение в агрессивных средах
Габаритные размеры
Измерения при сверхвысоком давлении
Базовая комплектация
Технические характеристики
Диапазон расхода в зависимости от скорости потока и номинального диаметра
Принцип работы

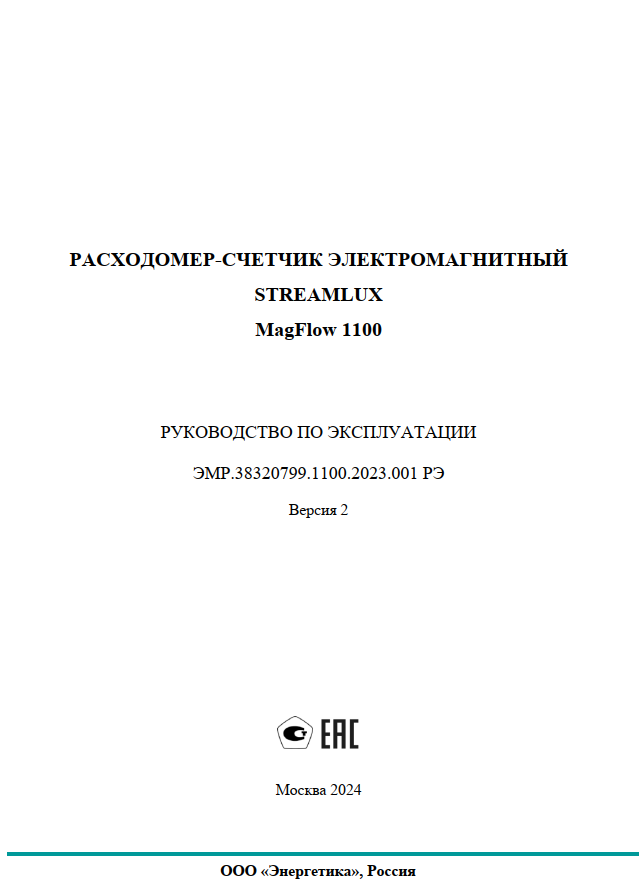

Документация

Электромагнитные расходомеры Streamlux MagFlow 1100 - это высокоточные приборы, предназначенные для непрерывного измерения расхода самых разнообразных жидкостей. Они отлично работают на питьевой и технической воде с электропроводностью свыше 5 мкСм/см, а также на теплоносителе. Эти расходомеры безупречно справляются с измерением хозяйственно-бытовых и промышленных стоков, идеально подходят для работы с сильно загрязненными или загазованными жидкостями и пульпами. Их используют на производствах для учета расхода пульп и даже цементных растворов..

Область применения

Чистая вода
Морская вода
Хозяйственно-бытовые стоки
Теплоноситель
Промышленные стоки
Пластовые воды.
Фекальная канализация
Цементные растворы
Лаки / Краски

Применение в агрессивных средах

Фторопластовая или керамическая футеровка внутренней поверхности измерительного участка, позволяет использовать прибор с любыми агрессивными жидкостями:

Щелочи
Кислоты
РАстворители
Жидкие минеральные удобрения

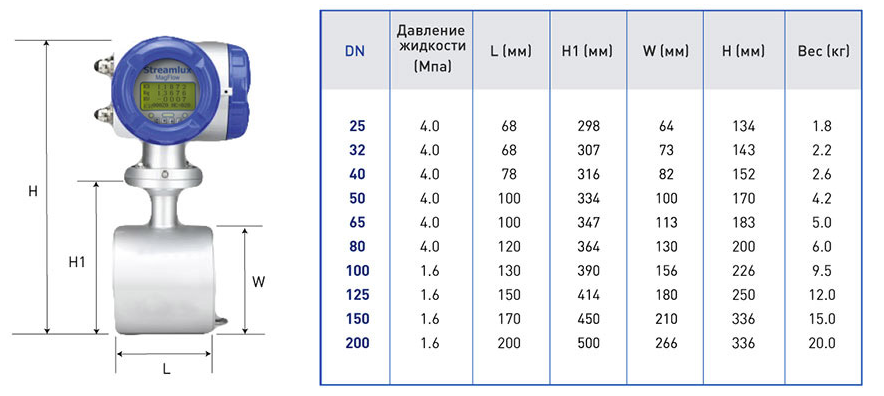

Габаритные размеры

Измерения при сверхвысоком давлении

При очень высоком давлении (до 42 МПа) используется модификация расходомера сверхвысокого давления, разработанная специально для надежного измерения среды в условиях высокого давления и наличия механических включений. Она является наиболее доступным решением для трубопроводов с экстремально высоким давлением и чаще всего применяются на нефтяных месторождениях для систем поддержания пластового давления (ППД) и устанавливаются в узлах водораспределительного блока. Этот универсальный прибор используются для измерения объема воды, закачиваемой в нагнетательные скважины систем ППД на нефтяных месторождениях, а применяются на магистральных трубопроводах и в некоторых технологических процессах

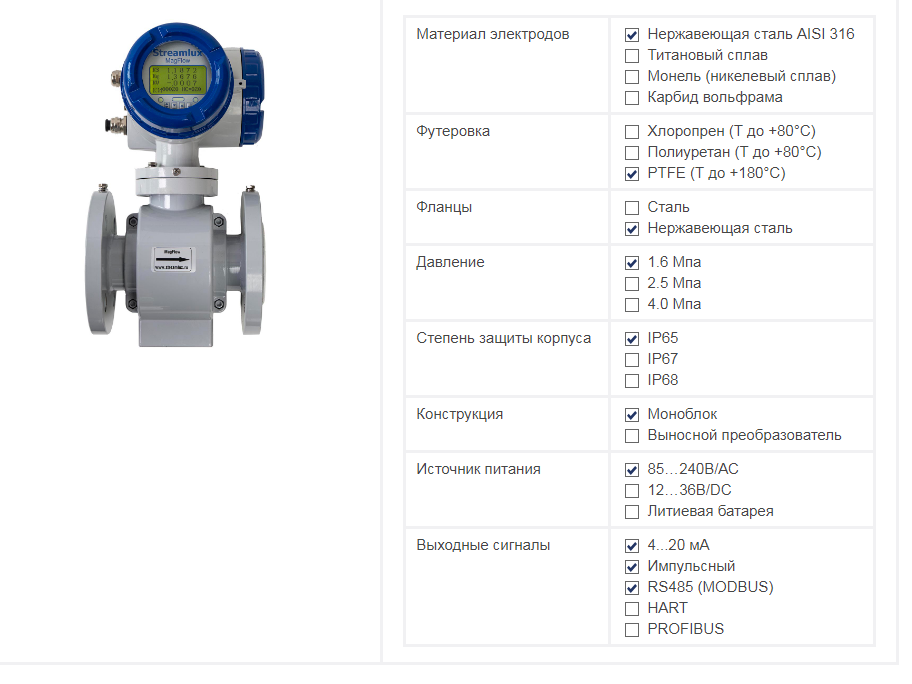

Базовая комплектация

Технические характеристики

Номинальный диаметр, DN	-DN10…DN1600
Материал корпуса	Нержавеющая сталь, Сталь
Материал электродов	-Нержавеющая сталь 316L -Титановый сплав -Монель (никелевый сплав) -Хастеллой -Карбид вольфрама -Керамика (по спецзаказу)
Внутреннее покрытие (футеровка)	-Хлоропреновый каучук (DN10…DN2200) -Фторопласт PTFE (DN10…DN500) -Полиуретан (DN10…DN500) -Керамика (по спецзаказу)
Присоединение	-Фланец -Сэндвич
Минимальный расход, м3/ч	0,014
Температура рабочей среды, °С	-25…+80 (покрытие FEP, PTFE) -25…+60 (покрытие Хлоропрен) -40…+180 (покрытие FEP с установленными ребрами охлаждения)
Температура окружающей среды, °С	от минус 10 до +60
Влажность относительная, %	не более 85
Давление рабочей среды, МПа	0,6 - 42
Погрешность, %	±0,5 (спецзаказ - 0,25%)
Электропроводность, мкСм/см	>5 (>20 для деминерализованной воды)
Класс защиты	IP65 (Моноблок или выносной) IP68 (Выносной преобразователь)
Питание	Переменное 85-240В Постоянное 20…36В Автономное Литиевая батарея
Импульсный сигнал	0,001…1000 (настраиваемый)
Токовый сигнал вых., мА	4…20 (HART)
Цифровой выход	RS485 (MODBUS, PROFIBUS)
Архив (опция)	Ежечасно Ежедневно Ежемесячно
Облачный сервис (опция)	Бесплатное ПО Доступ к показателям расхода из любой точки мира
Длина кабеля (выносной преобразователь)	Максимум - 100м

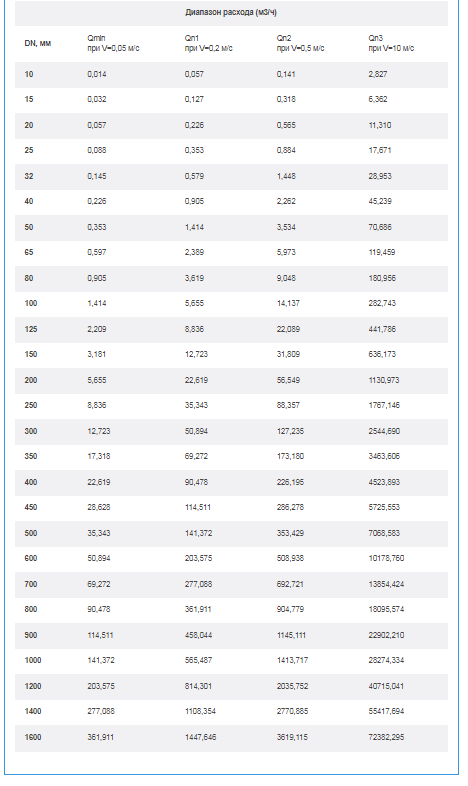

Диапазон расхода в зависимости от скорости потока и номинального диаметра

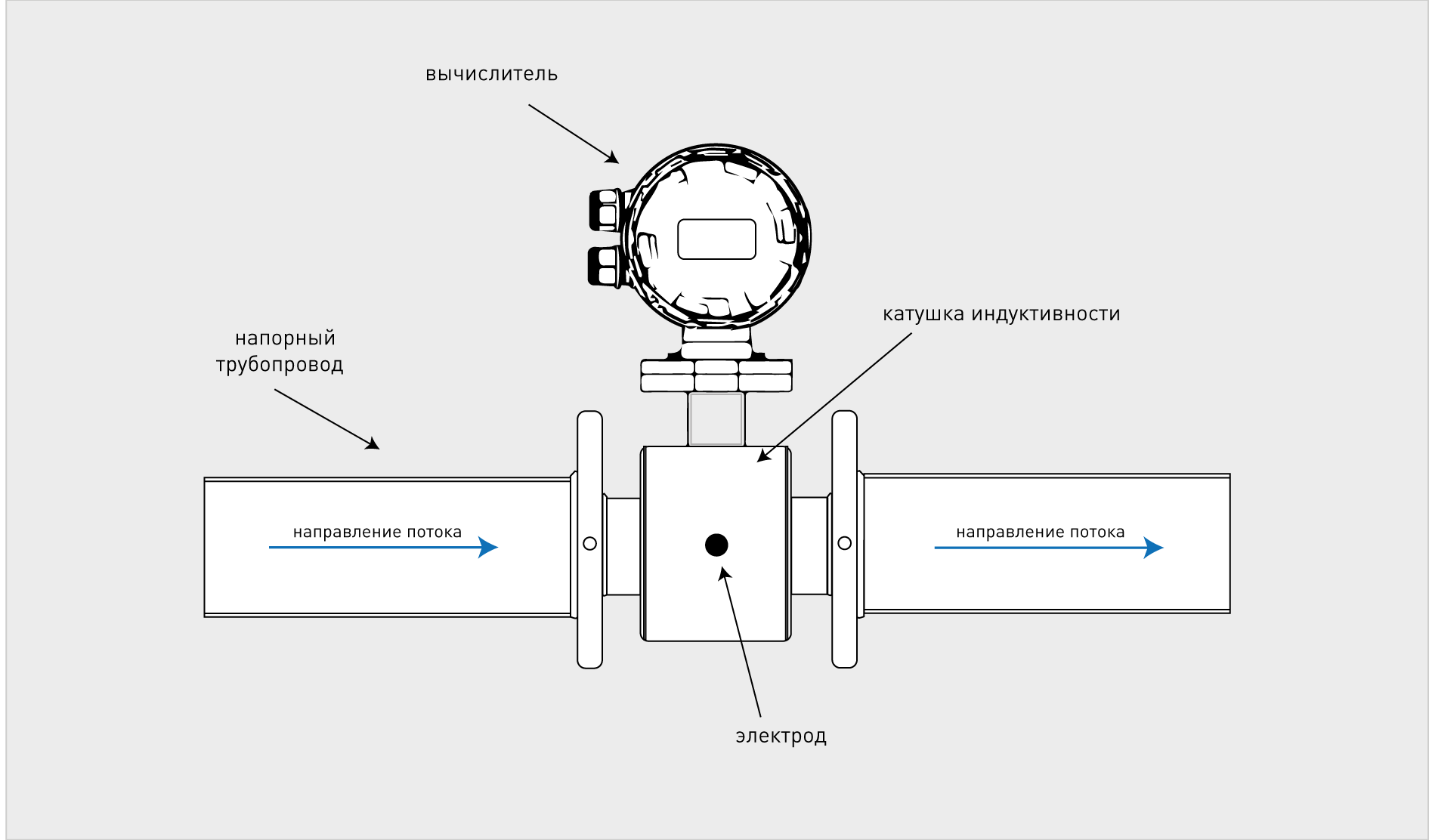

Принцип работы

Принцип измерения электромагнитных расходомеров серии MagFlow основан на законе Фарадея. Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника. Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока. На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
