Теплосчётчик Т34МK Лайт

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция

Деловые линии

Оформить заявку

Есть вопросы? Задать вопрос специалисту.

Содержание

Описание
Описание средства измерений
Технические характеристики
Комплект поставки
Документация

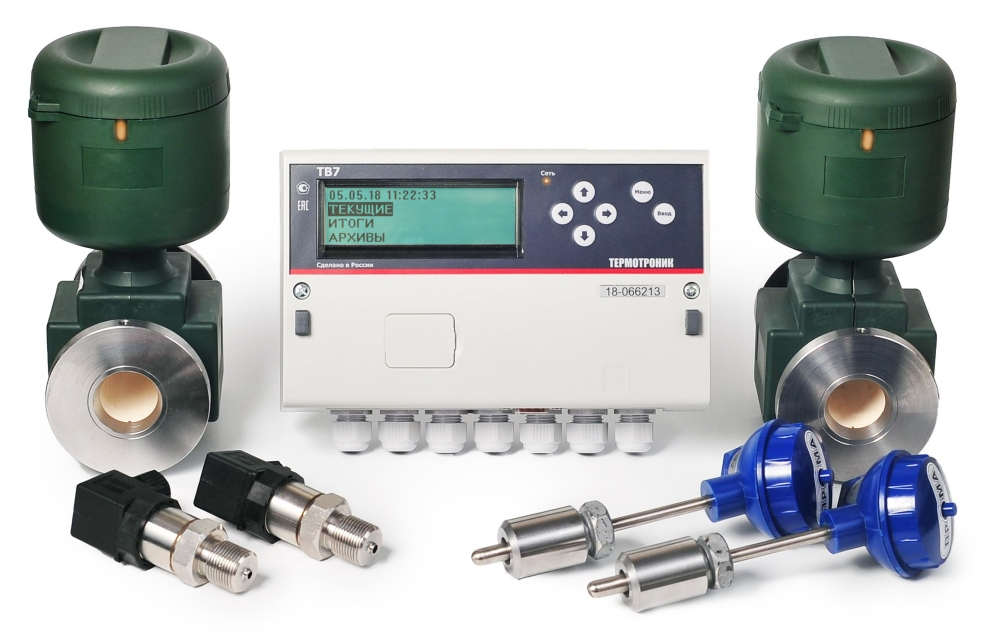

Теплосчётчик Т34МK Лайт — коммерческое наименование теплосчётчика Т34М (№ 71633-18) состоит из тепловычислителя ТВ7 04.1М Лайт (№ 67815-17), расходомеров Питерфлоу К (№ 66324-16), датчиков температуры и давления

Принципиальным новшеством является наличие связи ТВ7 и Питерфлоу К по цифровому каналу связи.
Наличие цифровой связи между расходомерами и тепловычислителем позволяет просматривать на индикаторе тепловычислителя контрольную и эксплуатационную информацию с расходомеров Питерфлоу К.
Диагностическая информация с подключенных к вычислителю расходомеров доступна при подключении к диспетчерской системе.

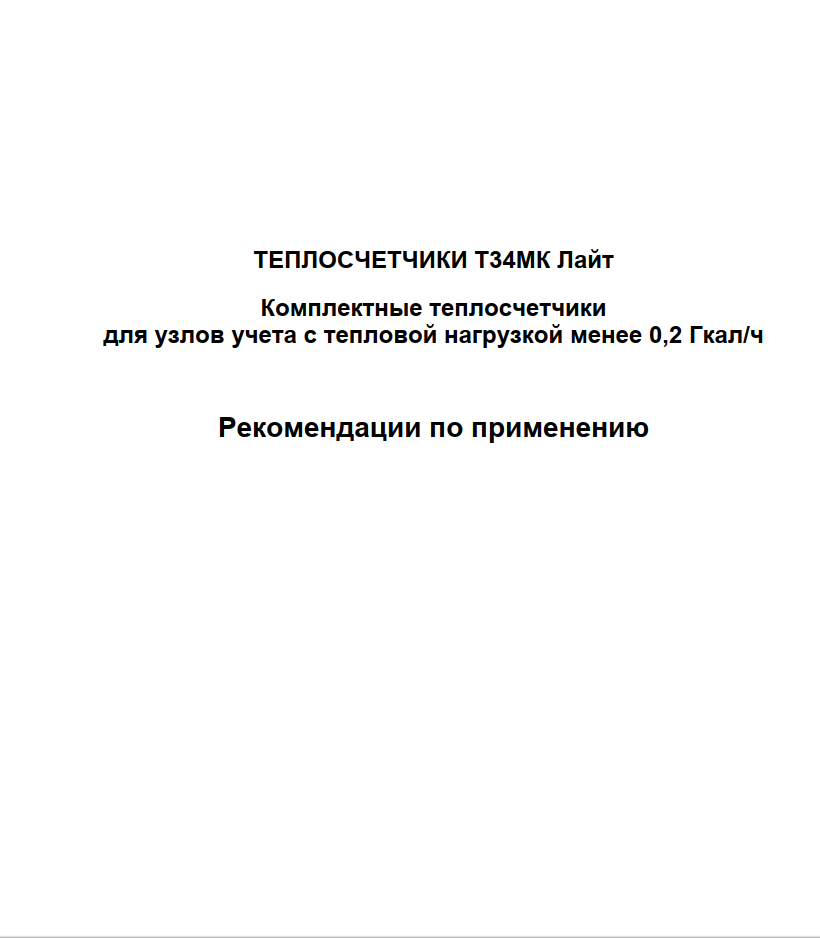

Т34МК Лайт рекомендован для применения на объектах с тепловой нагрузкой менее 0,2 Гкал/час (смотри типовое проектное решение и рекомендации по применению).

Описание средства измерений

Теплосчётчики Т34М (№ 71633-18) предназначены для измерений тепловой энергии, количества и параметров теплоносителя в системах водяного теплоcнабжения, хранения, отображения и передачи результатов измерений.
Теплосчётчики Т34М соответствуют требованиям ГОСТ Р 51649-2014, ГОСТ Р ЕН 1434-1-2011, Правил коммерческого учета тепловой энергии, теплоносителя (постановление Правительства РФ от 18.11.2013 г. № 1034), Методики осуществления коммерческого учета тепловой энергии, теплоносителя (приказ Министерства строительства и жилищно-коммунального хозяйства от 17.03.2014 г. N 99/пр).
Принцип действия теплосчётчиков основан на преобразовании вычислителем сигналов, поступающих от измерительных преобразователей, в информацию об измеряемых параметрах теплоносителя с последующим вычислением, на основании известных зависимостей, количества теплоты.
Для считывания текущих, настроечных и архивных параметров используются мобильное приложение «ТТМ» (Android) и ПО «Архиватор» (Windows XP и выше).

Технические характеристики

Каналов измерения расхода	Значение
Каналов измерения давление	1 - 4
Каналов измерения давление	1 - 4
Количество подключаемых расходомеров по импульсному входу	1 - 4
Диаметр условного прохода, Dу, мм	от 15 до 1000
Диапазон измерения среднего объемного расхода, м³/ч	от 0,03 до 100000
Длина линии связи между расходомером и первичными преобразователями, м	до 300
Измерение давления, МПа	от 0 до 1,6 (2,5)
Архив подвухминутный, записей	720
Архив почасовой, суток	73
Архив посуточный, месяцев	9,3
Архив месячный, лет	3
Степень защиты	IP54
Напряжение питания, В	220В;+12В; +6В; +3,6В; +(8-26)В с гальванической развязкой;
Мощность потребления не более, Вт	0,02
Средняя наработка на отказ, ч	73000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, лет	2
Масса, кг	не более 0,7
Габаритные размеры, мм	105×95×70
