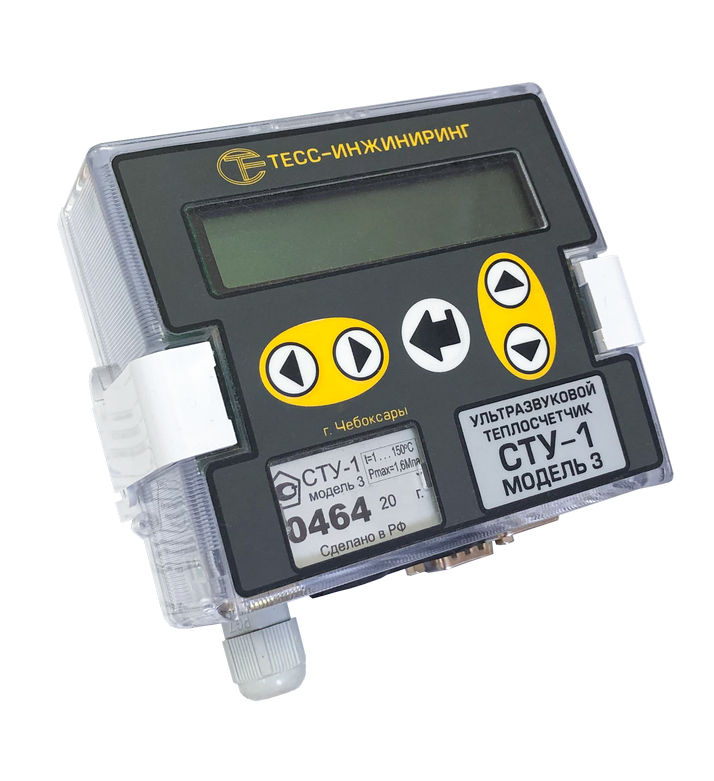

Ультразвуковой теплосчетчик СТУ-1 модель 3

Ультразвуковой теплосчетчик СТУ-1 Модель 3 предназначен для одновременного измерения количества тепловой энергии, тепловой мощности, объема, расхода, давления теплоносителя по одному или четырем независимым открытым или закрытым тепловым узлам.

Отличительные особенности

• применяются пьезоэлектрические преобразователи (ПЭП) со стабильными характеристиками (искусственно состаренные);
• автоматическое переключение амплитуды зондирующего импульса с +12 В на +3,6 В и обратно происходит в зависимости от типа источника питания;
• имеется автоматическая цифровая настройка рабочего сигнала;
• частота циклов измерения расхода горячей и/или холодной воды адаптирована к динамике изменения скорости потока жидкости при автономном питании. Количество циклов измерения расхода теплоносителя в системе отопления - постоянно;
• для хранения архивных данных в стандартных исполнениях теплосчетчиков используется Micro SD, накопленные данные хранятся в памяти микроконтроллера. В бюджетном исполнении применена EEPROM – память большой емкости;
• имеются дискретные входы для приема сигналов с выключателей типа "сухой" контакт;
• кроме почасового, суточного и месячного архивов, теплосчетчики имеют отключаемый подвухминутный архив данных. Архивы ведутся одновременно;
• автоматический переход с зимнего времени на летнее и наоборот, а так же автоматическую смену режима работы теплового узла с зимнего на летний и наоборот, можно включить или отключить в режиме программирования;
• имеется дополнительный пятый канал для измерения температуры либо холодной воды с ее архивацией и учетом в формулах расчета количества потребленного тепла в открытых системах теплоснабжения, либо для измерения температуры наружного воздуха с беспроводным (радиоканал 868 МГц) или проводным подключением термометра с архивацией;
• имеется возможность программирования температуры холодной воды на каждый месяц в году, согласно графика теплоснабжающей организации, так же имеется возможность перерасчета величины потребленной тепловой энергии с учетом фактической температуры холодной воды;
• имеется возможность работы со встроенным или внешним GSM/GPRS- модемом, причем имеется возможность самостоятельной инициализации теплосчетчиками процесса передачи данных на удаленный компьютер или сотовый телефон (посредством SMS-сообщений) архивных данных, нештатных ситуаций и сбоев в работе теплосчетчиков.
• имеется возможность ручного отключения порта RS 232 для экономии энергии автономного источника питания;
• подключение теплосчетчиков к сети Ethernet. Высокоскоростной сервер Ethernet поддерживает протокол обмена TCPс защитой информации;
• поддерживается диспетчерскими программами «Кливер Мониторинг Энерджи», WORM, ЛЭРС и др;
• имеется OPC-сервер для встраивания в SCADA- системы;
• питание - либо от внешнего сетевого источника питания, либо от аккумуляторной батареи +12 В, либо от порта USB, либо от литиевой батарейки 3,6 В емкостью 19 А/ч;
• программируемые данные защищены шестиразрядным паролем. Признаки несанкционированного вмешательства фиксируются в журнале событий, с указанием времени вмешательства и его продолжительности. Аппаратная часть защищена мастичной пломбой в чашке с оттиском поверительного клейма поверителя. Для защиты от несанкционированного доступа к данным, имеется внутренняя перемычка, находящаяся под крышкой теплосчетчиков.
  Крышка имеет место для мастичной пломбы и отверстия для проволоки со свинцовой пломбой для оттиска клейма инспектора.

Технические характеристики

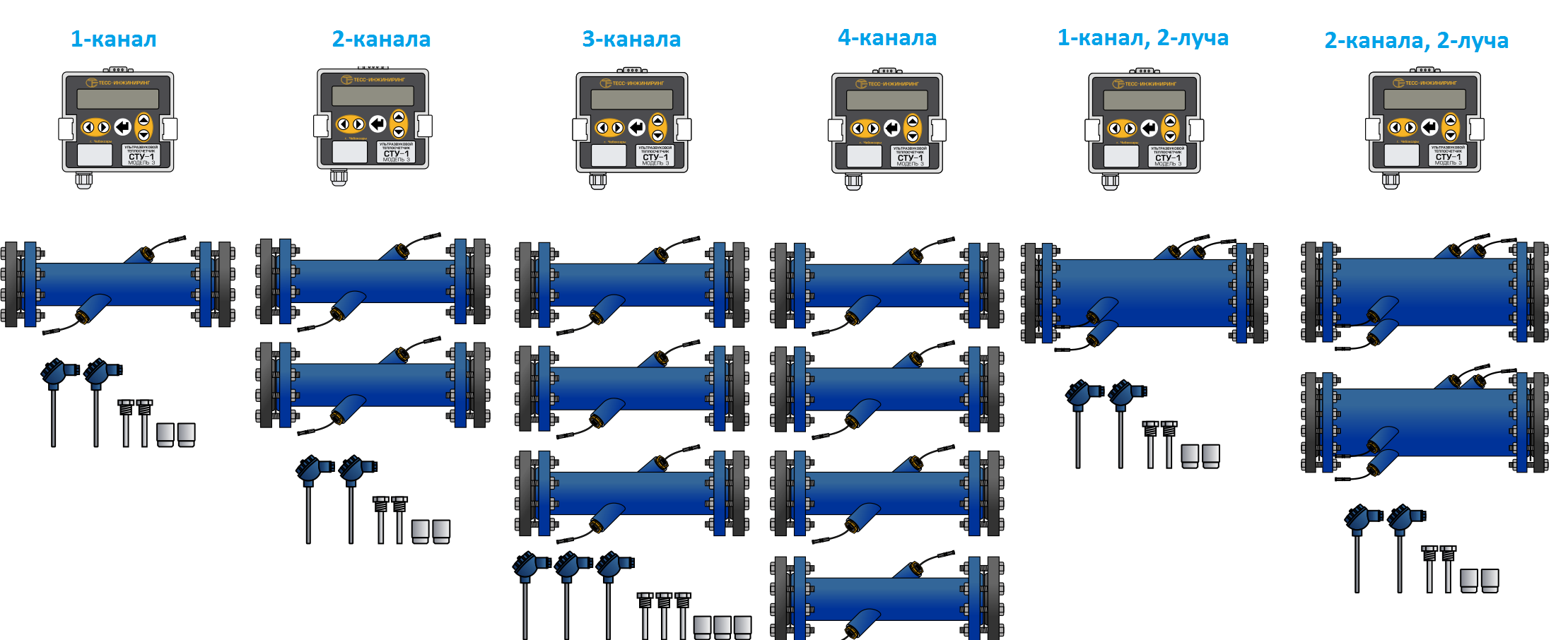

Возможности подключения теплосчетчика

Скачать документацию:

2.5 MБ

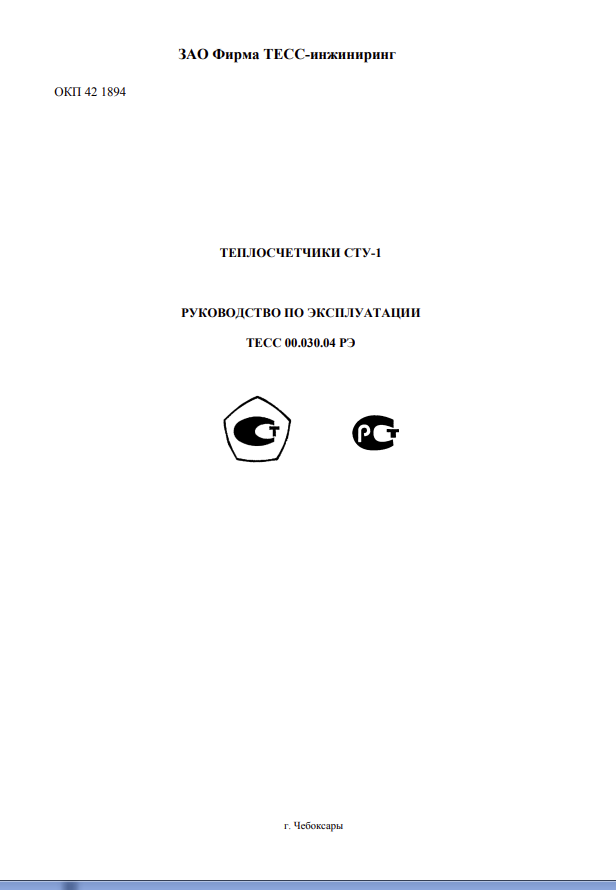

Руководство по эксплуатации.Теплосчетчик СТУ-1 модель 3

2.5 MБ

Инструкция по монтажу.Теплосчетчик СТУ-1 модель 3

2.5 MБ

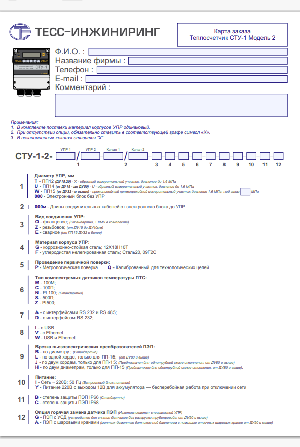

Опросный лист.Теплосчетчик СТУ-1 модель 3

2.5 MБ

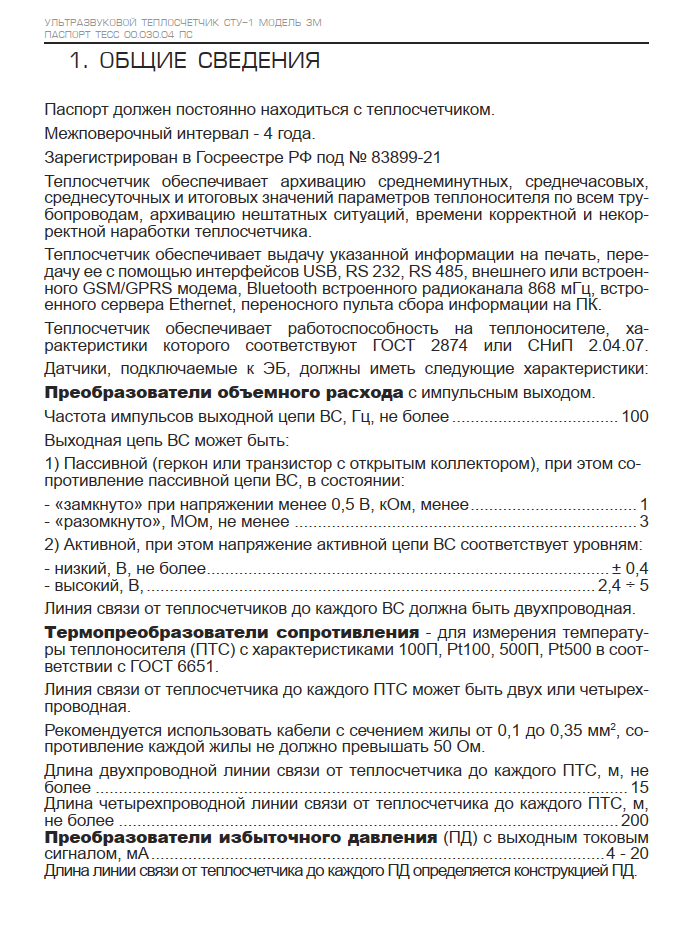

Паспорт.Теплосчетчик СТУ-1 модель 3
