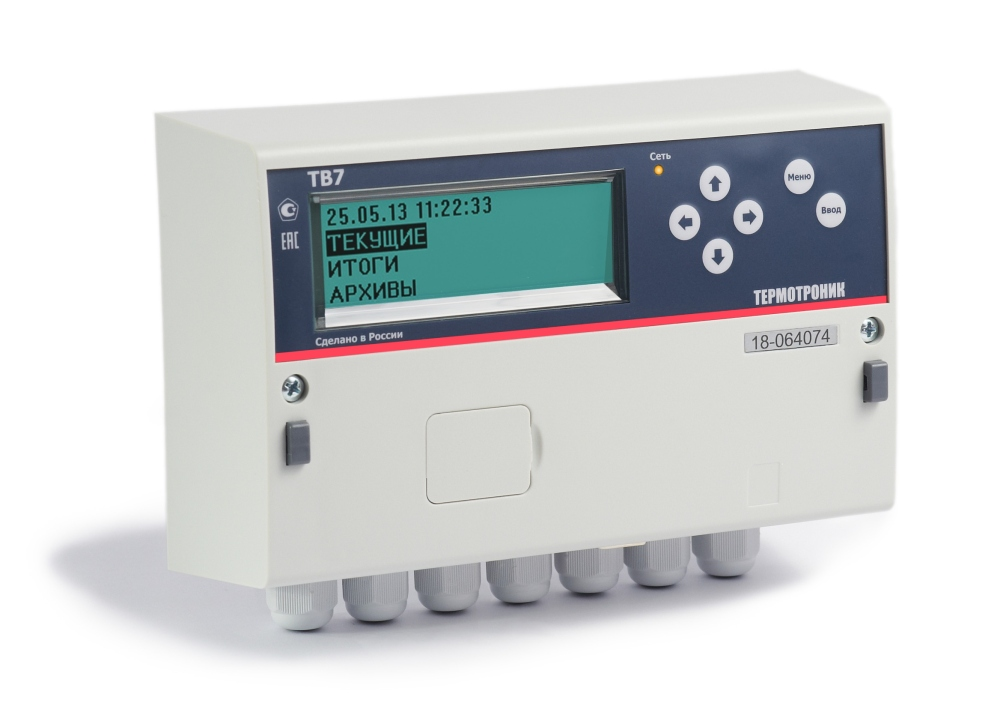

Тепловычислители ТВ7

• От одного до трёх тепловых вводов (теплосистем)
• Удобная настройка с компьютера
• Нестираемый архив событий
• Развитые коммуникационные возможности
• Питание от сетевого источника питания и от встроенной батареи
• Соответствие требованиям Правил и Методики коммерческого учёта

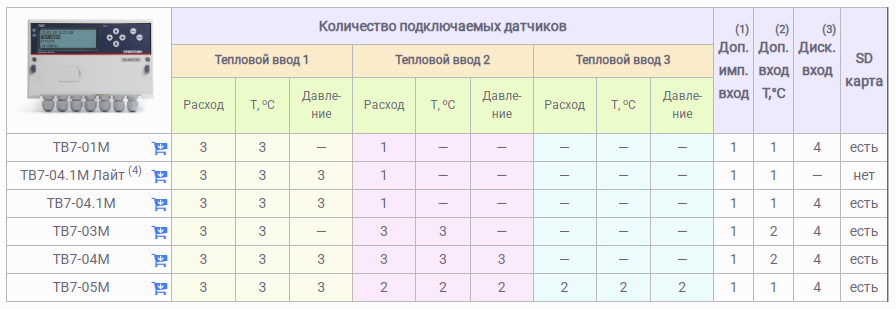

Модификации

¹ Дополнительный импульсный вход может быть использован:
— в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
— в режиме регистратора внешних событий (сигнализация),
— в режиме контроля наличия питающего напряжения.
² Дополнительный канал температуры (Доп.вход T,°C) применяется для измерения температуры наружного воздуха или температуры холодной воды.
³ Дискретные входы предназначены для контроля реверса и отсутствия теплоносителя.
⁴ ТВ7-04.1М Лайт— коммерческое наименование варианта тепловычислителя ТВ7-04.1М (рег. № 67815-17).
Более подробное описание моделей и их различия вы сможете найти в Руководстве по эксплуатации РЭПР.407290.007 РЭ1

Отличительные особенности

• USB для оперативного чтения архивов на компьютер с ОС Windows и телефон/планшет с ОС Android;
• Возможность сохранения архивов на SD-карту;
• Интуитивный пользовательский интерфейс;
• Большое количество схем теплопотребления;
• Индикация контрольной суммы настроек и калибровок;
• Глубокая диагностика и гибкая реакция на нештатные ситуации;
• Индикация на экране расшифровки нештатных ситуаций;
• Подключение расходомеров «Питерфлоу» к тепловычислителю по цифровому каналу связи (режим Телеметрия);
• Доступны протоколы: Modbus RTU, Modbus ASCII, PPP.

• Возможность самостоятельной установки дополнительного интерфейса (RS-485 / Ethernet / Bluetooth / Wi-Fi);
• Возможность индивидуального контроля работоспособности расходомеров «Питерфлоу»;
• Автоматическая обработка ситуации реверса теплоносителя и контроля отсутствия теплоносителя;
• Механическое пломбирование доступа к калибровкам и настройкам;
• Простота замены батареи (текущее время и архивы при замене батареи не сбрасываются);
• Возможность отправки в поверку без демонтажа сигнальных линий.

Технические характеристики

Метрологические характеристики

Величина	Диапазон	Пределы погрешности
Температура теплоносителя	от 0 до 180 °C	± 0,1 °С
Избыточное давление	от 0 до 2,5 МПа	± 0,1%¹⁾
Разность температур	от 0 до 160 °C	± (0,03 + 0,0006∆t) °С ²)
Температура воздуха	от минус 50 до 130 °C	± 0,1 °С
Объем теплоносителя	от 0 до 10⁸ м³	± 1 ед. мл. р
Масса теплоносителя	от 0 до 10⁸ т	± 0,1 % ³⁾
Тепловая энергия	от 0 до 10⁷ Гкал (ГДж)	± (0,5 + ∆tmin/∆t) % ^2),3),4) ± (0,1 + 10/∆Θ) % ^3),5)
Текущее время		± 0,01% ³⁾

¹⁾Приведённая к верхнему пределу диапазона измерений давления погрешность
²⁾∆t – разность температур воды в двух трубопроводах, °С
³⁾Относительная погрешность
⁴⁾∆tmin – минимальная измеряемая разность температур, °С
⁵⁾∆Θ – разность температур горячей и холодной воды, °С
