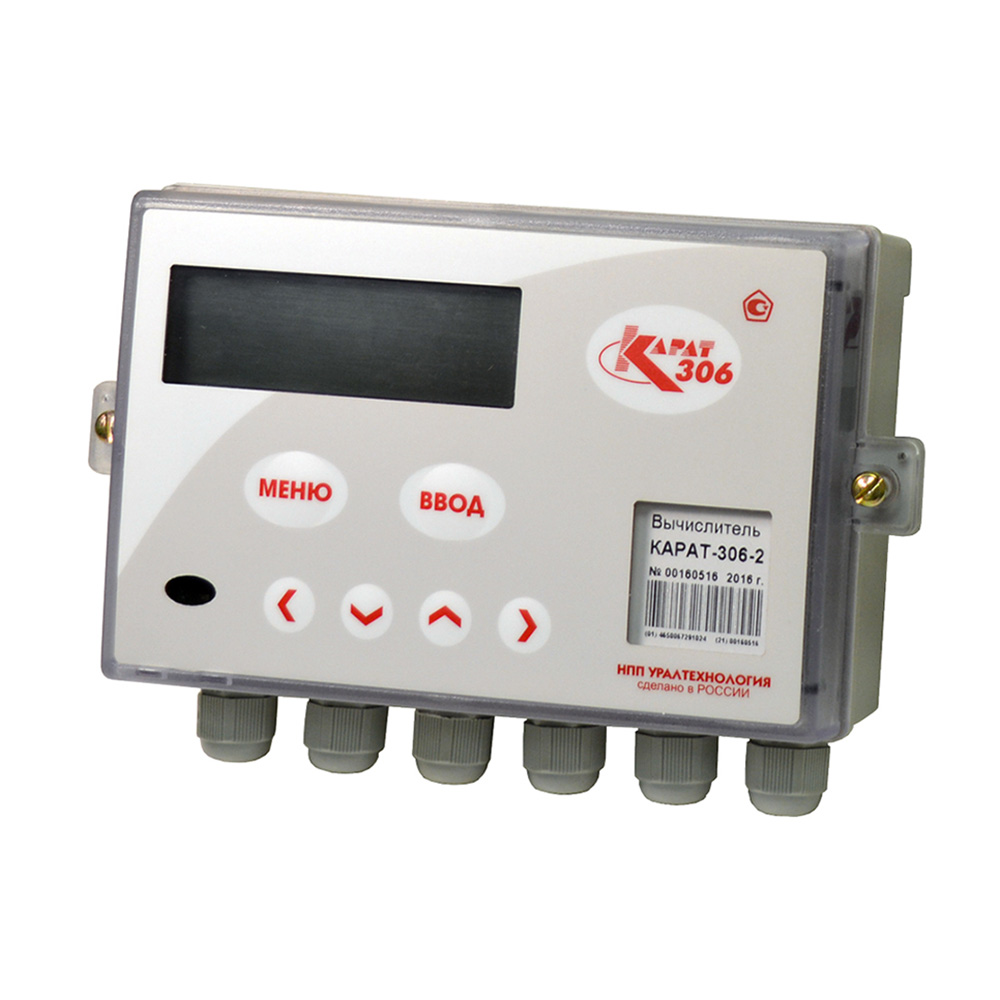

Вычислитель КАРАТ-306 с M-BUS, RS-232, RS-485

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция

Деловые линии

Оформить заявку

Есть вопросы? Задать вопрос специалисту.

Содержание

Описание
Отличительные особенности
Модификации
Технические характеристики
Коммуникационные возможности
Документация

Вычислитель КАРАТ-306 с M-BUS, RS-232, RS-485 с LW применяются в условиях круглосуточной эксплуатации на объектах ЖКХ, энергетики, промышленности, сельского хозяйства:

Отличительные особенности

Применяются в условиях круглосуточной эксплуатации на объектах
Соответствует требованиям Правил коммерческого учета тепловой энергии, теплоносителя
Гибкая настройка на любую схему теплоснабжения
Возможность вычисления суммы (разности) однотипных параметров; настраиваемая структура архивов
Защищенный (конечный, нестираемый) архив
Настраиваемая обработка нештатных ситуаций; индикация состояния GSM сети
Возможность выбора проводного интерфейса: RS232, RS485, MBus или дооснащения модулем связи LoRaWAN
Возможность измерения и использования в вычислениях температуры холодного источника

Модификации

Наименование

Максимальное количество подключаемых датчиков

расхода / температуры / давления

КАРАТ-306-1

3 / 3 / 3

КАРАТ-306-2

5 / 4 / 4

КАРАТ-306-3

5 / 2 / 0

Модификация	Описание
КАРАТ-306-3V3T3P LoRaWAN	Подключение датчиков: 3 входа импульсных, 3 входа термопреобразователей сопротивления, 3 входа датчиков давления 4-20мА. Интерфейс: LoRaWAN. Питание: автономное, с возможностью подключения сетевого
КАРАТ-306-5V4T4P LoRaWAN	Подключение датчиков: 5 входа импульсных, 4 входа термопреобразователей сопротивления, 4 входа датчиков давления 4-20мА. Интерфейс: LoRaWAN. Питание: автономное, с возможностью подключения сетевого
КАРАТ-306-5V2T0P LoRaWAN	Подключение датчиков: 5 входа импульсных, 2 входа термопреобразователей сопротивления, 0 входа датчиков давления 4-20мА. Интерфейс: LoRaWAN. Питание: автономное, с возможностью подключения сетевого

Технические характеристики

Параметры измеряемой среды

Значение характеристики

Диапазон измерений и преобразований в температуру, °С

от −50 до +150

Диапазон измерений и преобразований в разность температуры, °С

от 3 до 147

Диапазон измерений и преобразований в давление, МПа

от 0 до 2,5

Диапазон измерений и преобразований в объем и массу воды, м ³ (т)

10^-3-10⁸

Диапазон измерений и преобразований в электроэнергию, кВт·ч

10^-3-10⁸

Диапазон измерений и преобразований в объем природного газа, в рабочих условиях, м³

10^-3-10⁸

Диапазон измерений и преобразований в тепловую энергию, Гкал

10^-3-10⁸

Пределы допускаемой приведенной погрешности при измерении силы тока и преобразовании в измеряемые величины, в диапазоне (4-20) мА, %

±0,05

Пределы допускаемого суточного хода часов, с/сутки

±5

Пределы допускаемой абсолютной погрешности при измерении электрического сопротивления ИПТ и преобразования в температуру в диапазоне от «минус» 50 до «плюс» 150 °С (включительно), °С

±0,15

Пределы допускаемой абсолютной погрешности при измерении разности сопротивления КИПТ и преобразования в разность температуры, °С

±0,04

Пределы допускаемой относительной погрешности при измерении и преобразовании количества импульсов, не менее 2500 импульсов, %:
-объем воды
-объем природного газа
-электрическую энергию

0,04

Пределы допускаемой относительной погрешности расчета массы воды по измеренным сигналам ИП, %

±0,15

Пределы допускаемой относительной погрешности при расчете тепловой энергии по измеренным сигналам ИП, %,
где:
Δt_min — минимальное значение разности температуры, °С;
Δt — измеренное значение разности температуры °С

±(0,5 + Δt_min/Δt)

Питание автономное — литиевая батарея, В

3,6

Ресурс непрерывной работы от встроенного элемента питания, лет, не менее

4 года
