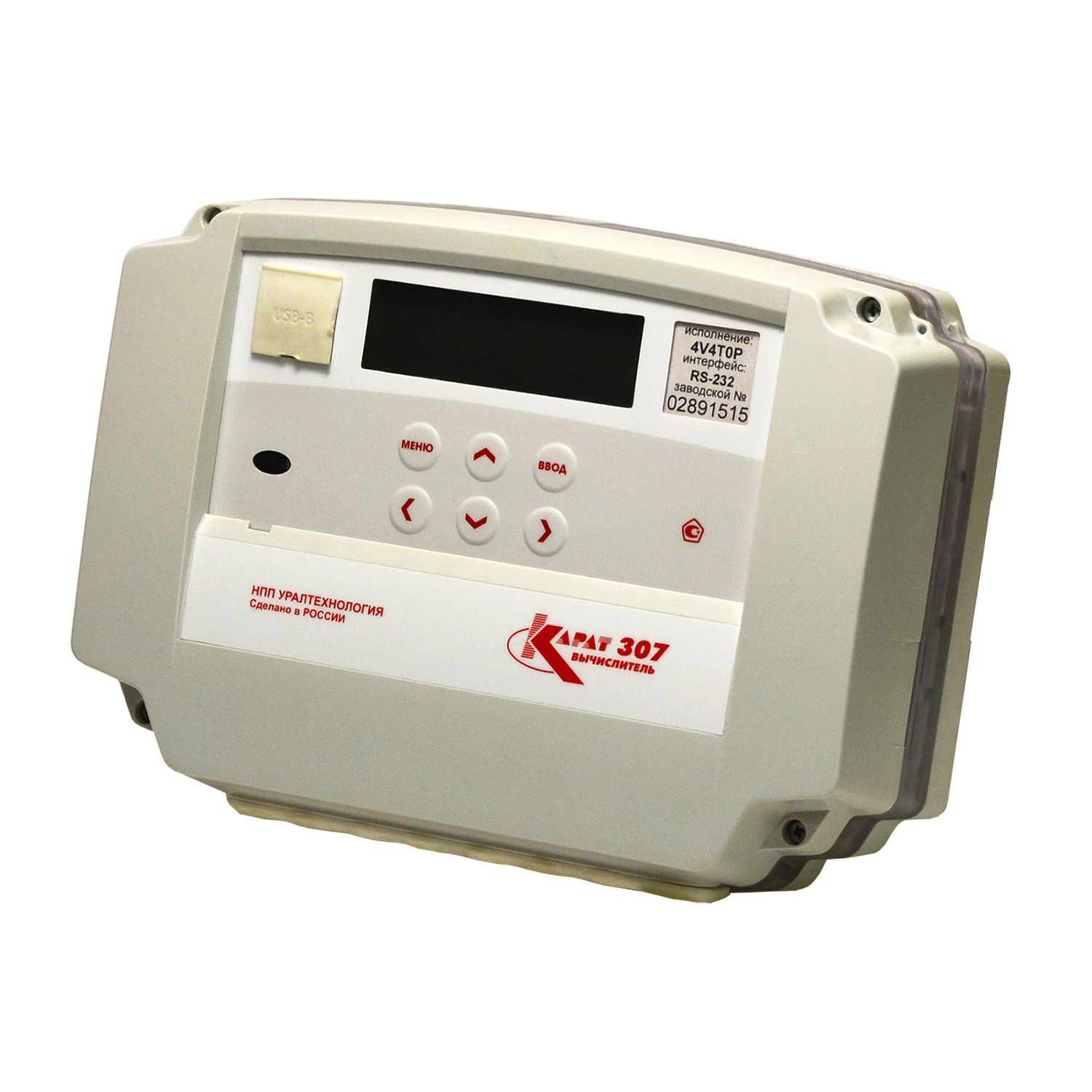

Вычислитель КАРАТ-307 с LW

Доставка: В любой регион

Доставка продукции осуществляется транспортными компаниями на Ваш выбор. Подробнее

Мы рекомендуем:

ЖелДорЭкспедиция

Деловые линии

Оформить заявку

Есть вопросы? Задать вопрос специалисту.

Содержание

Описание
Отличительные особенности
Модификации
Технические характеристики
Коммуникационные возможности

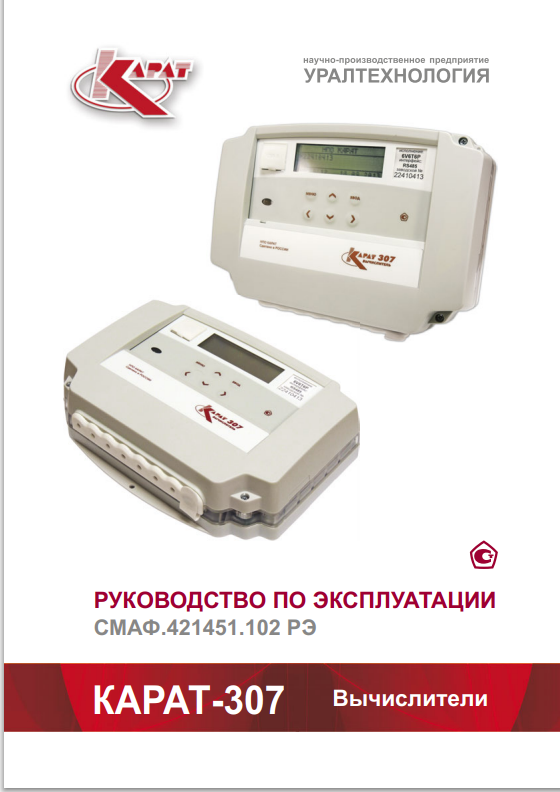

Документация

Вычислитель КАРАТ-307 с LW применяются в условиях круглосуточной эксплуатации на объектах ЖКХ, энергетики, промышленности, сельского хозяйства:

Отличительные особенности

Настройка на любую из существующих схем теплоснабжения
Возможность определения суммы (разности) однотипных параметров. Например, сумма Гкал двух контуров теплоснабжения, или разница температуры между подающим и обратным трубопроводом
Автономное питание с возможностью подключения внешних источников питания
Глубокие архивы вычислителя, отдельный аварийный архив, а также журнал событий, которые дают возможность исследования причин отклонения фактических результатов измерений от ожидаемых, планируемых
Наличие пополняемой библиотеки шаблонов конфигурирования
Наряду с заданием договорного значения температуры холодного источника, измерение реальной температуры холодного источника по датчику температуры и возможность использования ее в расчетах
Индикация состояния GSM-связи
Конфигурирование вычислителя и снятие данных через стандартный кабель USB A-B. Без использования посреднических коммуникаторов/преобразователей
Возможность загрузки схемы конфигурирования вычислителя из КАРАТ-308 в один файл на ПК, для отправки файла по электронной почте в техподдержку, либо клонирования схемы конфигурирования на другой вычислитель КАРАТ-308

Модификации

Модификация	Описание
КАРАТ-307-4V4T0P- oRaWAN	Количество подключаемых датчиков: 4 расхода, 4 температуры, 0 давления. Интерфейс LoRaWAN. Питание автономное, с возможностью подключения сетевого
КАРАТ-307-4V4T4P-LoRaWAN	Количество подключаемых датчиков: 4 расхода, 4 температуры, 4 давления. Интерфейс LoRaWAN. Питание автономное, с возможностью подключения сетевого
КАРАТ-307-6V6T6P-LoRaWAN	Количество подключаемых датчиков: 6 расхода, 6 температуры, 6 давления. Интерфейс LoRaWAN. Питание автономное, с возможностью подключения сетевого.

Технические характеристики

Характеристика	Значение характеристики
Параметры измеряемой среды Диапазон измерений и преобразований в температуру, °С	от −50 до +150
Диапазон измерений и преобразований в разность температуры, °С	от 3 до 147
Диапазон измерений и преобразований в давление, МПа	от 0 до 2,5
Диапазон измерений и преобразований в объем и массу воды, м³ (т)	10^-3-10⁸
Диапазон измерений и преобразований в электроэнергию, кВт·ч	10^-3-10⁸
Диапазон измерений и преобразований в объем природного газа в рабочих условиях, м³	10^-3-10⁸
Диапазон измерений и преобразований в тепловую энергию, Гкал	10^-3-10⁸
Архивы Почасовой, часов Посуточный, суток Помесячный, месяцев Аварийный посуточный, записей Журнал событий, записей Защищенный журнал, записей	1 536 1 456 48 496 1 008 4 096
Характеристики окружающей среды Температура окружающей среды, °С Относительная влажность при температуре 35 °С, %, не более Атмосферное давление, кПа	от +1 до +55 80 от 84 до 106,7
Показатели надежности Средняя наработка на отказ, часов Средний срок службы вычислителя, лет Время хранения архивных и служебных данных Гарантийный срок эксплуатации, лет Интервал между поверками, лет Класс защиты по ГОСТ 14254	80 000 12 Не ограничено 7 4 IP65
Параметры прибора Габаритные размеры (длина х ширина х высота), мм не более Масса вычислителя, кг не более	234 х 172 х 70 1,2
Питание и монтаж Питание автономное — литиевая батарея, В Питание внешнее, В Монтаж	3,6 12...36 На DIN-рейку, на стену

Коммуникационные возможности

Интерфейс	Описание
Встроенный оптический порт	Бесконтактный физический интерфейс, по которому осуществляется обмен данными между вычислителем и ПК.
Встроенный интерфейс USB	При подключении к ПК воспринимает вычислитель как дополнительный COM-порт и работает с ним через специализированные программы. Подключение к интерфейсу USB осуществляется через разъем USB-B, расположенный в левом верхнем углу лицевой панели вычислителя. Для соединения с компьютером необходим стандартный кабель USB-A. Скорость обмена данными по USB составляет до 19 200 бит/с.
Проводной интерфейс RS-485	Подключение вычислителя к интерфейсу RS-485 осуществляется через многофункциональный интерфейсный разъем, либо через плату подключений. Позволяет получать данные с вычислителя на скорости до 19200 бит/с. Данный интерфейс позволяет объединять в сеть до 247 приборов. Интерфейс работает только при работе от внешнего источника питания.
Проводной интерфейс M-Bus	Подключение осуществляется через многофункциональный интерфейсный разъем, либо через плату подключений. Позволяет получать данные с вычислителя на скорости до 4 800 бит/с. Данный интерфейс позволяет объединить в сеть до 247 приборов.
Проводной интерфейс RS-232	Подключение вычислителя к интерфейсу RS-232 осуществляется через многофункциональный интерфейсный разъем, либо через плату подключений. Позволяет получать данные с вычислителя на скорости до 19 200 бит/с. Данный интерфейс не позволяет объединять вычислители в сеть. Интерфейс работает только при работе от внешнего источника питания.
Радиоканал на частоте 868 МГц	Работа возможна при установке в вычислитель модуля радиоканала КАРАТ-929. Модуль устанавливается в специализированный отсек и соединяется с вычислителем через разъем. Получение данных с вычислителя возможно через радиоадаптер USB КАРАТ-920, а также через коммуникатор КАРАТ-902 или конвертер интерфейса КАРАТ-910 с радиоинтерфейсом и специализированным ПО. Радиоканал позволяет объединить в сеть до 32-х вычислителей.
